Pfeilverzahnung-Generator

Geben Sie Modul, Zähnezahl, Schrägungswinkel, Bohrungsdurchmesser und Zahnbreite ein und generieren Sie eine STEP-Datei für eine Pfeilverzahnung (Doppelschrägzahnrad).

Druckwinkel 20° (Normal) Zahnlinie Mittiges V (Pfeil) Zahnform Evolvente

🔍 3D-Vorschau zuerst ansehen

SAMPLE

STATIC · DEFAULT-VALUE MODEL

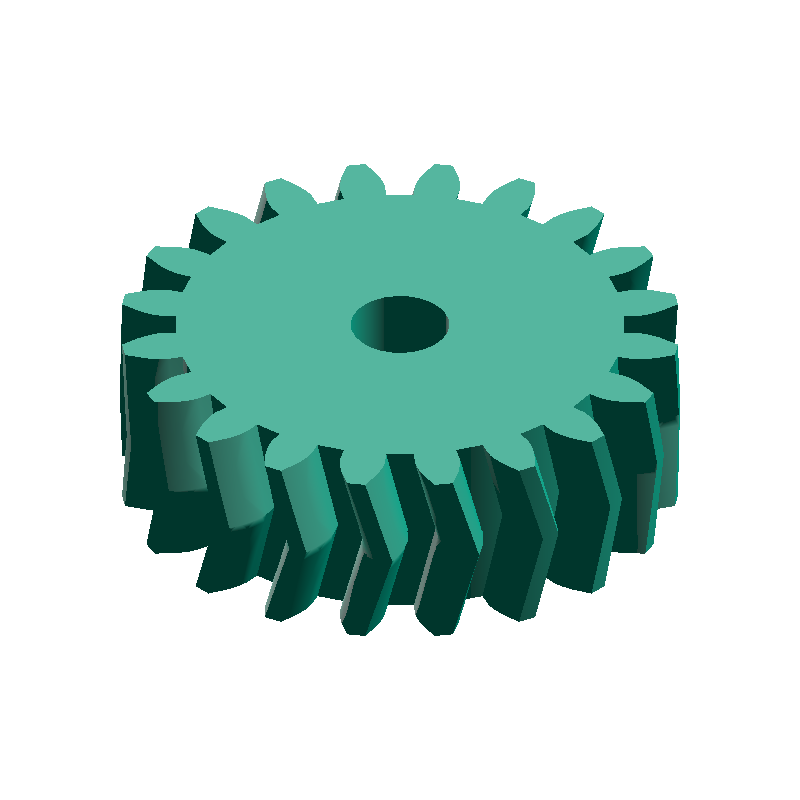

● SAMPLE IMAGE

VIEW · ISO

m=2 · z=20 · β=15°

DOUBLE HELICAL GEAR

DEFAULT PARAMETERS

41.41mm

Wälzkreisdurchmesser (D)

45.41mm

Kopfkreisdurchmesser (Da)

36.41mm

Fußkreisdurchmesser (Df)

485.6mm

Steigung (L)

HOW-TO So generieren Sie eine Pfeilverzahnung-STEP-Datei +

Modul, Zähnezahl, Schrägungswinkel, Bohrungsdurchmesser und Zahnbreite eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

5 REQUIRED

Modul(m) 0.1–6 mm

Grundeinheit zur Bestimmung der Zahngrößse

Anzahl der Zähne(z) 17–120 Zähne

Zähne

Anzahl der Zähne (Minimum 17)

Schrägungswinkel(β) 5–45 °

Neigungswinkel der Zahnlinie

Bohrungsdurchmesser(d) 0–100 mm

Durchmesser der Mittellochbohrung (0 = keine Bohrung)

Zahnbreite(b) 0.1–50 mm

Gesamte Zahnbreite des Zahnrads (teilt sich in der Mitte in obere und untere Hälfte)

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
