平歯車生成

モジュール・歯数・軸穴径・歯幅を入力して、平歯車のSTEPファイルを生成します。

圧力角 20° バックラッシュ なし 歯形 インボリュート
🔍 3Dプレビューで先に確認
HOW-TO 平歯車のSTEPファイルを生成する方法 +
  1. モジュール・歯数・軸穴径・歯幅を入力する
  2. 入力に応じて計算結果がリアルタイム表示される
  3. 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
  4. 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
  5. 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す

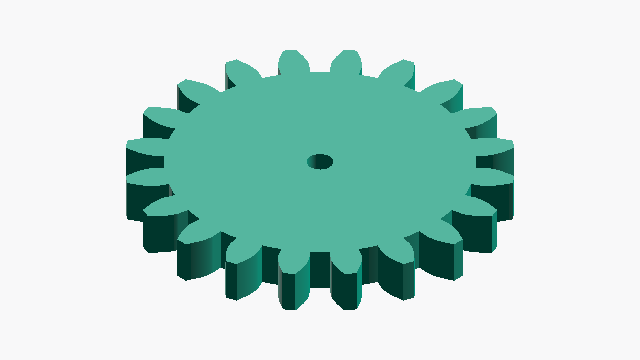

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20
SPUR GEAR
DEFAULT PARAMETERS
平歯車生成 SAMPLE · ⌀ 44 mm · b 5 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
ピッチ円直径
Da
44.00mm
歯先円直径
Df
35.00mm
歯底円直径
p
6.283mm
歯ピッチ
