歯車モジュールの選び方 — 3Dプリント・DIYで失敗しないために
歯車の モジュール（module, 記号 m） は、歯の大きさを表すミリメートル単位の規格値です。最も重要なルールは「同じモジュールどうしでなければ噛み合わない」こと。歯数や外径だけを見て歯車を選定すると、歯が噛み合わずに動かないトラブルが発生します。本ガイドでは、モジュールの基本概念・噛み合わせの法則・モジュールと歯数の違い・3Dプリント / DIY での選び方を、meta-matic のギア生成機能と関連付けて解説します。
モジュールとは何か

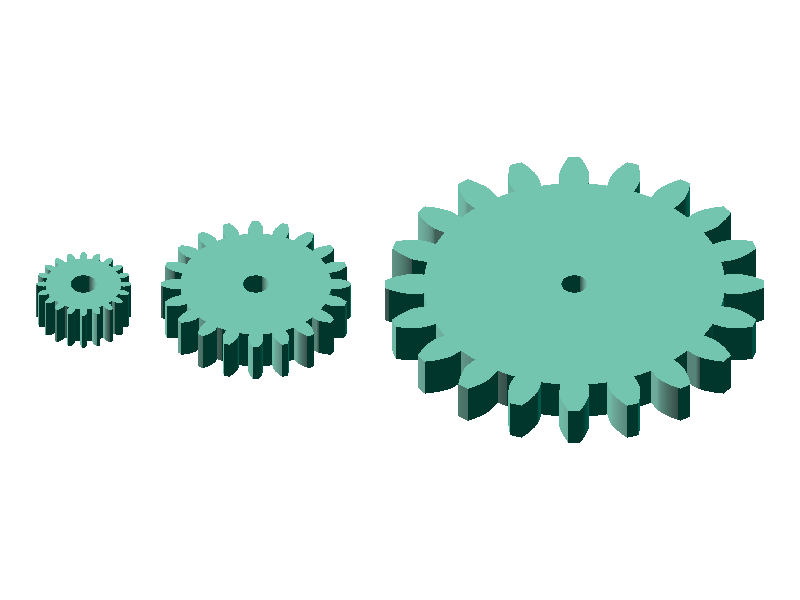

モジュールは 歯のサイズ規格 で、JIS B 1701-1 / ISO 53 で定義されています。簡単に言うと「歯がどのくらい大きいか」を 1 つの数字で表したもので、単位は mm です。m = 1 の歯車は m = 2 の歯車と比べて、歯の大きさ・高さ・ピッチがすべて半分のサイズになります。
モジュールと歯数から、ピッチ円直径（歯車の基準となる直径）を次の式で求めることができます。
d = m × z （ピッチ円直径 = モジュール × 歯数）
3.14 mm（= π × m）。モジュール 2 ならその倍の 6.28 mm になります。手元の市販ギアの歯と歯の距離を測れば、おおよそのモジュールを推定できます。なぜ、このような規格が必要なのか？ — それは歯車が交換可能性を前提とした機械要素だからです。モジュールが広く標準化された規格として定められていることで、別メーカーの歯車どうしを組み合わせたり、摩耗した歯車を別の標準品に置き換えたりできます。ねじやベアリングが規格化されているのと同じ理屈で、モジュールはねじ規格における M3 / M5 のような標準寸法体系に相当します。
モジュールが違うと噛み合わない

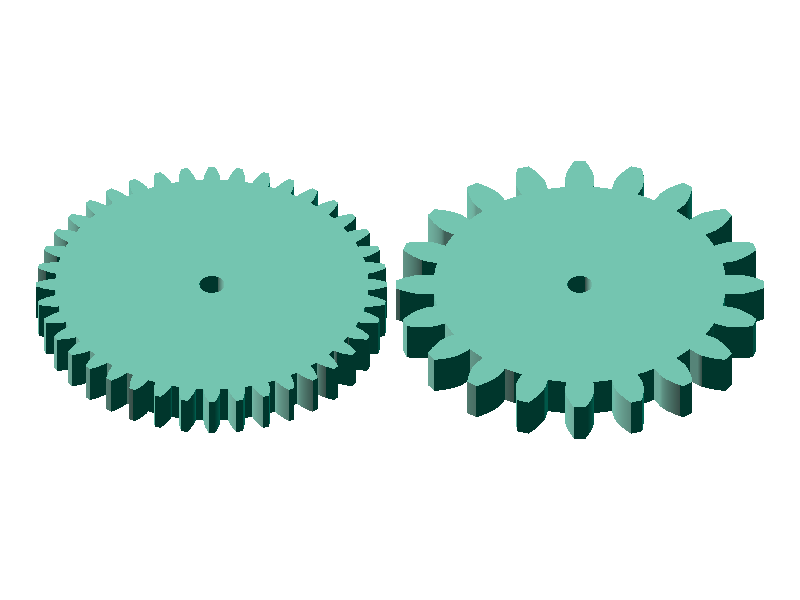

歯車設計で最も重要なルールは、噛み合う2つの歯車は同じモジュールでなければならない ということです。モジュールが違うと、歯と歯のピッチ（間隔）が揃わず、歯先と歯先がぶつかって回転できません。歯数や外径が一見近くても、モジュールが違えば物理的に組み合うことはありません。
噛み合わない歯車は、次のような症状で気づくことが多いです。トラブル発生時はまずモジュールの不一致を疑ってみてください。
- 空転する — 歯が全く絡まずに片方だけ回る
- 歯先だけが当たる — 押し付けると引っかかるが、回転すると外れる
- 一瞬噛んで歯飛びする — 数歯回ったところで「カチン」と外れる
- 異音・振動が出る — 噛み合いピッチが一致せず周期的なノイズが出る
- 歯先が欠ける — 無理に回し続けると弱い方の歯先が破損する
逆に言うと、噛み合う歯車どうしでは、モジュールを一致させることが必須条件 です。ラック&ピニオン（平歯車と直線ラック）、ベベルギア対、ウォームギアとウォームホイールなど、それぞれ対応する組み合わせでは同じモジュールで設計する必要があります。なお、軸方向が異なる組み合わせ（例: 平歯車とベベル、平歯車とウォームホイール）はモジュールが揃っていてもそのままでは噛み合いません。
※厳密には 圧力角（歯形の角度・通常 20°）も一致している必要がありますが、DIY・3Dプリント用途では一般的な 20° 歯形が事実上の標準で、meta-matic のジェネレータはこれを採用しています。市販ギアと組み合わせる場合のみ、念のため圧力角の表記を確認してください。
モジュールと歯数の違い

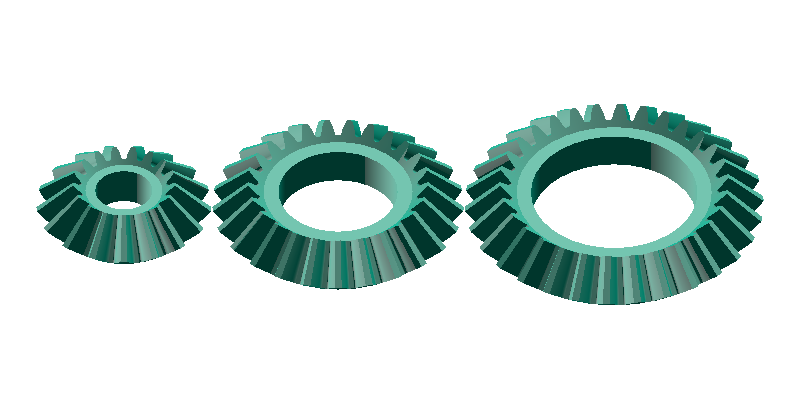

モジュールと歯数は混同されがちですが、役割は異なります。モジュールは「歯1枚の大きさ」、歯数は「円周をいくつに分割するか」を決めるパラメータです。両者は独立に選べますが、どちらもピッチ円直径 d = m × z を通じて歯車全体のサイズに影響します。
- モジュールを変える → 歯1枚の大きさが変わる（強度・噛み合い精度に影響）
- 歯数を変える → 円周分割数が変わる（減速比・回転精度に影響）
- 両方とも ピッチ円直径
d = m × zを通じて歯車全体の大きさに影響する
例えば「直径 40 mm のピニオン歯車が欲しい」場合、m = 1 × z = 40・m = 2 × z = 20・m = 4 × z = 10 のどれを選ぶかで歯のサイズ感が大きく変わります。歯数は主に減速比や回転分解能に影響するパラメータで、回転速度そのものは相手歯車との歯数比で決まります。小歯数のピニオンはコンパクトな機構を作りやすく、大歯数のギアと組み合わせることで大きな減速比を得られます。
用途別のモジュール選び方
モジュールは サイズ感・強度・3Dプリント可造形性 の 3 軸で決めます。工業用途では JIS で標準モジュール系列（0.5 / 0.8 / 1.0 / 1.25 / 1.5 / 2.0 / 2.5 / 3.0 / 4.0 / 5.0 ...）が定められていますが、DIY や 3Dプリント では市販ギアと組み合わせる場合を除き、必ずしも標準系列に揃える必要はありません。
| モジュール | DIY での感覚 | 3Dプリント可造形性 | 主な用途 |
|---|---|---|---|
| 0.5 | 精密機器・小型模型のスケール | 歯先が崩れやすく 非推奨 | 時計機構・精密ロボット・SLAなら可 |
| 1.0 | 小型機構 | ぎりぎり実用域 | 卓上ロボット・小型ギアボックス |
| 1.5 〜 2.0 | DIY 標準域 | 最も扱いやすい | 一般 DIY・CNC・3Dプリンター部品・教材 |
| 3.0 | 高トルク向け | 余裕で造形可 | 減速機・大トルク機構・木工玩具 |
| 5.0 以上 | 重機械寄り | 過剰スペック | 工業機械・建機・大型治具 |
π × m / 2 ≒ 1.5708 × m で、m = 0.5 だと約 0.78 mm になります。実際の歯先厚はインボリュート歯形によりこれよりさらに細くなるため、ノズル径 0.4 mm の FDM 方式のプリンタでは押し出し幅 2 本分も取れません。インフィルが入らない上、レイヤーが斜めに積層するため歯先がボロボロになります。FDM 方式の3Dプリンタでは m = 1.5 以上を強く推奨します（SLA や DLP なら m = 0.5 でも実用可能）。市販ギアと組み合わせる場合、必ず製品側のモジュールに合わせてください。噛み合い失敗の原因として、異なるモジュールで市販ピニオンと組み合わせているケースが多くあげられます。
meta-matic で生成する
モジュールが決まれば、meta-matic で対応する歯車の 3D モデルを生成することができます。組み合わせる歯車は必ず同じモジュールに揃えることが重要です。例えば、ラック&ピニオン機構の設計では、平歯車とラックを同じモジュール値で生成する必要があります。
一般的な 3D モデル共有サイトでは、平歯車の汎用モデルは見つかっても、ベベルギアやウォームホイールを任意のモジュール・歯数で揃えるのは難しく、CAD で一から設計する必要があります。meta-matic は スパーギア・ラックギア・ベベルギア・ウォームギアを同一モジュールで生成 できるため、噛み合うペアやセットを手間なく揃えられます。
よくある質問
Qモジュールが異なる歯車を組み合わせるとどうなりますか？
Qモジュール (module) と DP (Diametral Pitch) の違いは？
m = 25.4 / DP。例えば DP = 24 は m ≈ 1.058 に相当します。アメリカ製の歯車カタログでは DP 表記が主流のため、メートル系の歯車と混在させる場合は注意が必要です。Q小さいモジュールほど高性能ですか？
Q3Dプリンターでギアを作るならどのモジュールが最適ですか？
m = 1.5 〜 2.0 が最も扱いやすいです。m = 1 以下は歯先が薄くなり積層崩れのリスクが上がります。SLA や DLP であれば m = 0.5 でも実用可能ですが、PLA や PETG などのフィラメントで印刷する場合は m = 2 を基準に始めると安全です。
