Cilindrisch Tandwiel STEP-bestandsgenerator

Voer module, tandenaantal, boorgat en tandbreedte in om een STEP-bestand voor een cilindrisch (recht) tandwiel te genereren.

Drukhoek 20° Flankspeling Geen Tandvorm Evolvent
🔍 Eerst 3D-voorbeeld bekijken
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20
SPUR GEAR
DEFAULT PARAMETERS

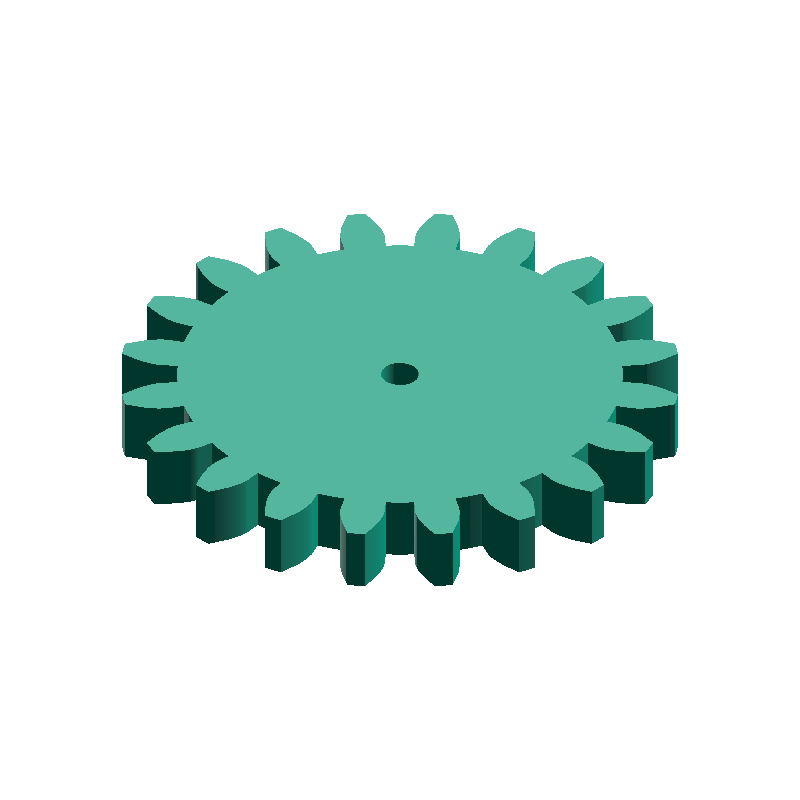

Cilindrisch Tandwiel STEP-bestandsgenerator SAMPLE · ⌀ 44 mm · b 5 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
Deelcirkeldiameter (D)
Da
44.00mm
Kopcirkeldiameter (Da)
Df
35.00mm
Voetcirkeldiameter (Df)
p
6.283mm
Tandsteek (p)
HOW-TO Hoe een cilindrisch tandwiel STEP-bestand te genereren +
  1. Voer de module, het tandenaantal, de boorgat­diameter en de tandbreedte in
  2. Klik op de knop "STEP-bestand genereren"
  3. Het STEP-bestand wordt automatisch gedownload
  4. Bekijk het 3D-voorbeeld op de downloadpagina
