Stirnzahnrad-Generator

Stirnzahnrad als STEP-Datei generieren: Modul, Zähnezahl, Bohrungsdurchmesser und Zahnbreite eingeben und das fertige CAD-Modell sofort exportieren.

Druckwinkel 20° Spiel Keine Zahnform Evolvente
🔍 3D-Vorschau zuerst ansehen
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20
SPUR GEAR
DEFAULT PARAMETERS

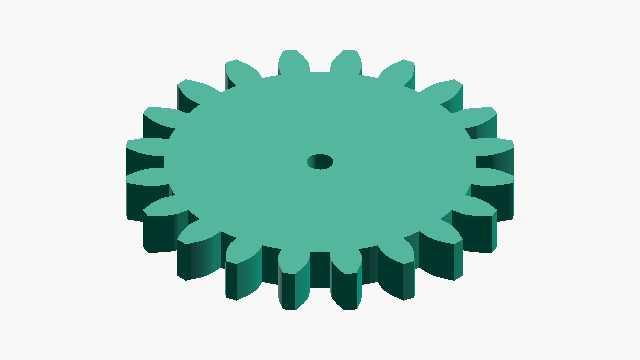

Stirnzahnrad-Generator SAMPLE · ⌀ 44 mm · b 5 mm
Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
Wälzkreisdurchmesser (D)
Da
44.00mm
Kopfkreisdurchmesser (Da)
Df
35.00mm
Fußkreisdurchmesser (Df)
p
6.283mm
Zahnteilung (p)
HOW-TO So generieren Sie eine Stirnrad-STEP-Datei +
  1. Modul, Zähnezahl, Bohrungsdurchmesser und Zahnbreite eingeben
  2. Schaltfläche „STEP-Datei erstellen" drücken
  3. Der Download der STEP-Datei beginnt automatisch
  4. Die 3D-Vorschau auf der Download-Seite überprüfen
Tags
Zahnrad Kraftübertragung Für 3D-Druck
Verwandte Artikel
モジュール2の平歯車20歯と40歯を並べた俯瞰画像
Stirnrad-Leitfaden: Modul, Zähnezahl, Bohrung & Zahnbreite
2026-06-03
 モジュール2のピニオン20歯とラックが噛み合うラック＆ピニオン機構の俯瞰画像
Zahnstange & Ritzel: Drehung in Linearbewegung umwandeln
2026-06-10
 モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Zahnradmodul erklärt — Das richtige Modul für 3D-Druck und DIY wählen
2026-05-27
Verwandte 3D-Generatoren
Zur Startseite →
Schneckenrad
Schneckenrad
Schrägzahnrad
Schrägzahnrad
Kegelrad
Kegelrad
Pfeilverzahnung
Pfeilverzahnung
Schneckengetriebe
Schneckengetriebe
Zahnstange
Zahnstange
Rad
Rad
GT2-Riemenscheibe
GT2-Riemenscheibe
Verwandte Rechner
PARAMETERS
Abmessungen eingeben
4 REQUIRED
0.1–6 mm
mm

Grundeinheit zur Bestimmung der Zahngrößse

17–120 Zähne
Zähne

Anzahl der Zähne (Minimum 17)

0–100 mm
mm

Durchmesser der Mittellochbohrung (0 = keine Bohrung)

1–50 mm
mm

Axiale Dicke des Zahnrads (Zahnbreite)

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

  • Maßstabsgetreues Solid (mm)
  • Maße und Nachbearbeitung im CAD bearbeitbar
  • Konvertierbar mit einem Slicer für den 3D-Druck

3D-Modell wird generiert...
