内歯車生成
モジュール・歯数・外径・歯幅を入力して、内歯車（インターナルギア）のSTEPファイルを生成します。
圧力角
20°
バックラッシュ
なし
歯形
インボリュート
🔍
3Dプレビューで先に確認
HOW-TO 内歯車のSTEPファイルを生成する方法 +
- モジュール・歯数・外径・歯幅を入力する
- 入力に応じて計算結果がリアルタイム表示される
- 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
- 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
- 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す

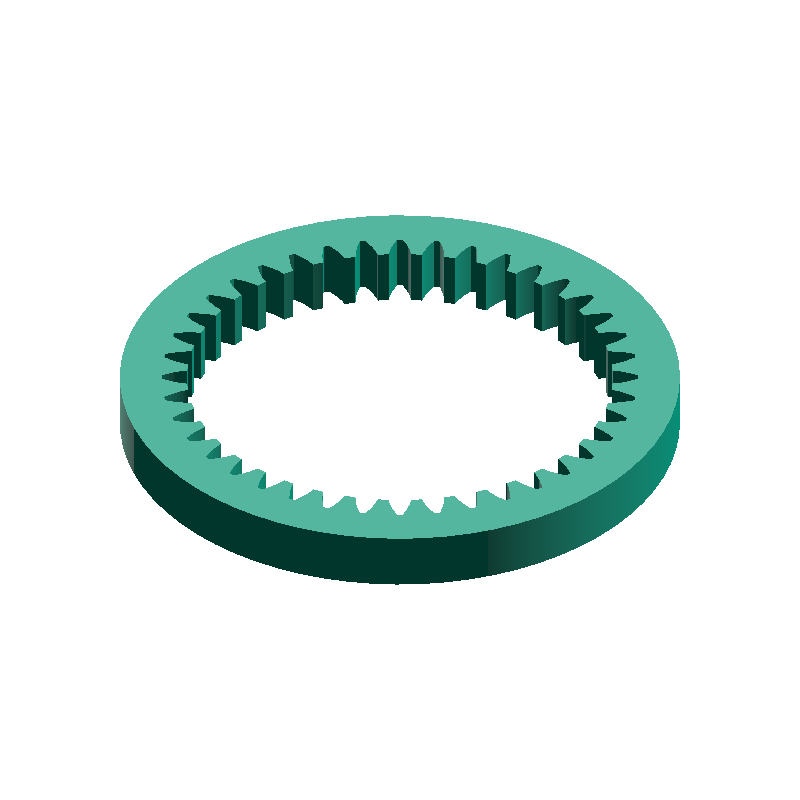

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
ピッチ円直径
Da
76.00mm
歯先円直径
Df
85.00mm
歯底円直径
t
7.50mm
リム厚
PARAMETERS
寸法を入力
ABOUT · STEP
STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
- 実寸ソリッド（mm単位）
- CAD上で寸法編集・追加加工が可能
- 3Dプリンター用のスライサーで変換可能
