ウォームホイール生成

モジュール・歯数・ウォーム軸径・ウォーム条数・ねじれ方向・軸穴径を入力して、ウォームホイール（円盤側）のSTEPファイルを生成します。

圧力角 20° 歯形 ウォーム包絡断面 用途 ウォーム動力伝達
🔍 3Dプレビューで先に確認

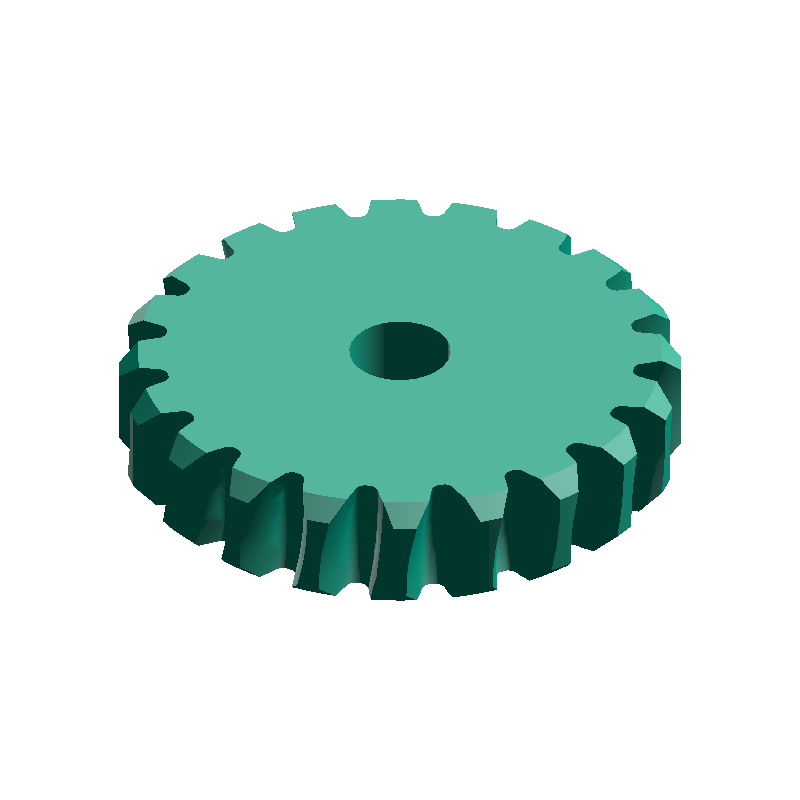

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS
ウォームホイール生成 SAMPLE · m=2 · z=20 · dw20
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
ねじれ角 β
m_t
2.01mm
正面モジュール mt
t
9.47mm
ホイール厚さ t
d_p
40.20mm
基準円直径 dp
d_a
44.20mm
円盤直径 da
d_f
35.18mm
近似歯底円直径 df
HOW-TO ウォームホイールのSTEPファイルを生成する方法 +
  1. モジュール・歯数・ウォーム軸径・ウォーム条数・ねじれ方向・軸穴径を入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
歯車 動力伝達 3Dプリント向け
関連3D生成機能
ホームに戻る →
ウォームギア
ウォームギア
平歯車
平歯車
ベベルギア
ベベルギア
ラックギア
ラックギア
車輪（ホイール）
車輪（ホイール）
GT2タイミングベルト
GT2タイミングベルト
GT2プーリー
GT2プーリー
スプロケット
スプロケット
関連計算ツール
PARAMETERS
寸法を入力
6 REQUIRED
0.5–4 mm
mm

対応するウォームギアと同じ法線モジュール

16–40 歯
歯

ホイールの歯の数

5–100 mm
mm

対応するウォームギアの軸径（基準円直径）

1–6 条
条

対応するウォームギアのねじ条本数

0–100 mm
mm

中心の軸穴の直径（0で穴なし）

ねじれ方向

対応するウォームギアの巻き方向と一致させる

CAUTION

本ツールで生成されるウォームホイールは、複数の資料からの推定値に基づいて実装しています。生成には最大120秒程度かかる場合があります。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
