ヘリカルギア生成

モジュール・歯数・ねじれ角・ねじれ方向・軸穴径・歯幅を入力して、ヘリカルギア（はすば歯車）のSTEPファイルを生成します。

圧力角 20°（歯直角） バックラッシュ なし 歯形 インボリュート
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
HELICAL GEAR
DEFAULT PARAMETERS

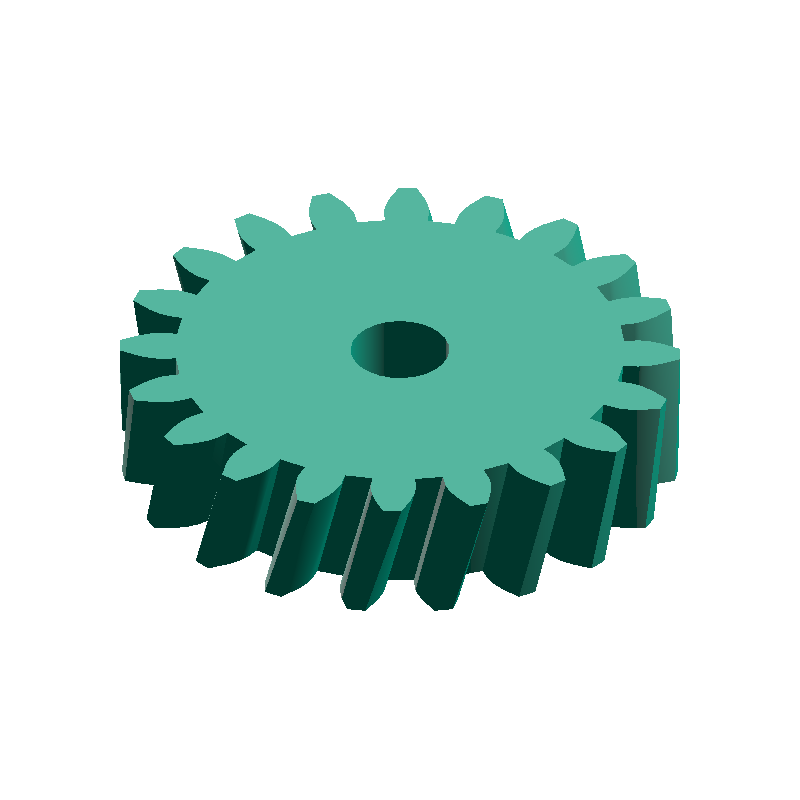

ヘリカルギア生成 SAMPLE · ⌀ 45 mm · β 15° · b 10 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
ピッチ円直径 (D)
Da
45.41mm
歯先円直径 (Da)
Df
36.41mm
歯底円直径 (Df)
L
485.6mm
リード (L)
HOW-TO ヘリカルギアのSTEPファイルを生成する方法 +
  1. モジュール・歯数・ねじれ角・ねじれ方向・軸穴径・歯幅を入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
