ウォームギア生成

モジュール・条数・軸径・軸長・ねじれ方向・軸穴径を入力して、ウォームギア（ウォーム単体）のSTEPファイルを生成します。

圧力角 20° 歯形 ラック断面ロフト 用途 ウォーム動力伝達
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS

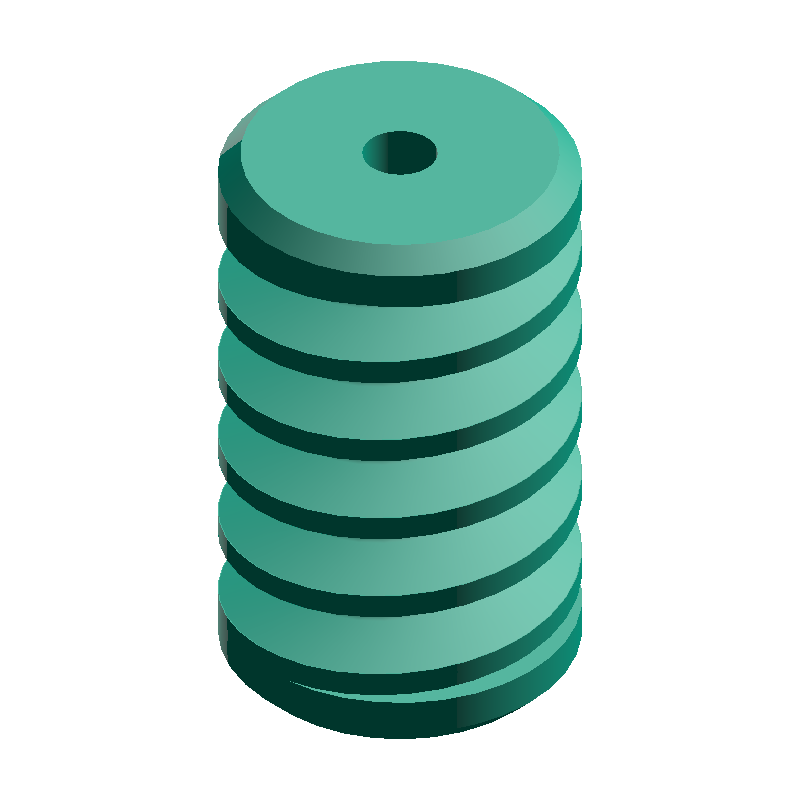

ウォームギア生成 SAMPLE · m=2 · w=1 · L40
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
ねじれ角 β
L
6.31mm
リード長 L
d_p
20.00mm
基準円直径 dp
d_a
24.00mm
歯先円直径 da
d_f
15.00mm
歯底円直径 df
HOW-TO ウォームギアのSTEPファイルを生成する方法 +
  1. モジュール・条数・軸径・軸長・ねじれ方向・軸穴径を入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
