평기어 생성

모듈, 잇수, 축 구멍 지름, 치폭을 입력하여 평기어의 STEP 파일을 생성합니다.

압력각 20° 백래시 없음 치형 인볼류트
🔍 3D 미리보기로 먼저 확인
HOW-TO 평기어 STEP 파일을 생성하는 방법 +
  1. 모듈·잇수·축 구멍 지름·치폭을 입력하세요
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
  4. ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요

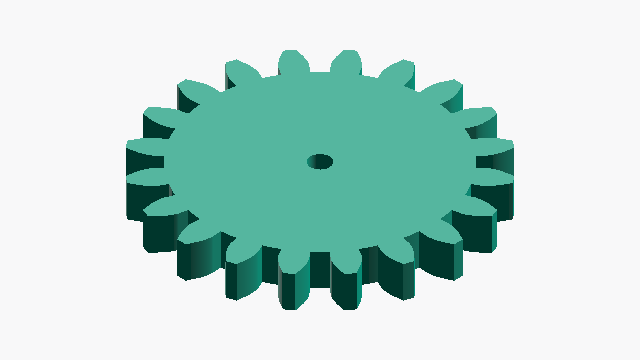

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20
SPUR GEAR
DEFAULT PARAMETERS
평기어 생성 SAMPLE · ⌀ 44 mm · b 5 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
D
40.00mm
피치원 지름
Da
44.00mm
이끝원 지름
Df
35.00mm
이뿌리원 지름
p
6.283mm
이 피치
태그
기어 동력 전달 3D 프린팅용
관련 3D 제너레이터
홈으로 돌아가기 →
웜휠
웜휠
랙 기어
랙 기어
베벨 기어
베벨 기어
더블 헬리컬 기어
더블 헬리컬 기어
헬리컬 기어
헬리컬 기어
웜기어
웜기어
바퀴
바퀴
깊은 홈 볼베어링
깊은 홈 볼베어링
관련 계산기
관련 글
モジュール2の平歯車20歯と40歯を並べた俯瞰画像
평기어 가이드: 모듈·잇수·축 구멍·치폭 선택법
2026-06-03
 モジュール2のピニオン20歯とラックが噛み合うラック＆ピニオン機構の俯瞰画像
랙과 피니언 가이드: 회전을 직선 운동으로 변환
2026-06-10
 モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
기어 모듈이란? — 3D 프린팅·DIY에 맞는 모듈 선택법
2026-05-27
PARAMETERS
치수 입력
4 REQUIRED
0.1–6 mm
mm

이의 크기를 결정하는 기본 단위

17–120 개
개

기어의 잇수

0–100 mm
mm

중심축 구멍의 지름 (0 = 구멍 없음)

1–50 mm
mm

기어의 두께

베벨 기어
베벨 기어
헬리컬 기어
헬리컬 기어
웜휠
웜휠
응가
응가
ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
