ベベルギア生成

モジュール・歯数・歯幅・軸穴径・出力ギアを指定して、ベベルギアのSTEPファイルを生成します。

圧力角 20° バックラッシュ なし 軸角 90°
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS

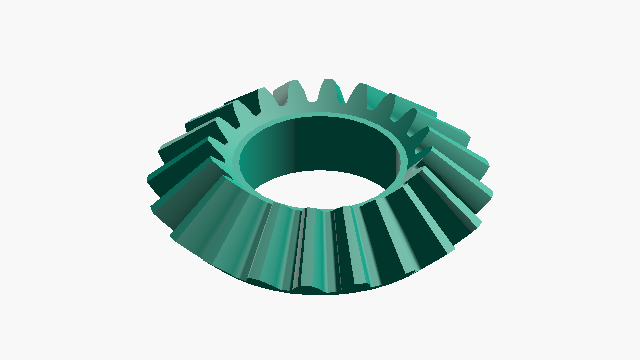

ベベルギア生成 SAMPLE · m=2 · z=20/20
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
参照球半径 r0
γ₁
45.00deg
ピッチ円錐角 γp1
γ₂
45.00deg
ピッチ円錐角 γp2
d₁
40.00mm
外端ピッチ円直径 d1
d₂
40.00mm
外端ピッチ円直径 d2
HOW-TO ベベルギアのSTEPファイルを生成する方法 +
  1. モジュール・歯数・歯幅・軸穴径・出力ギアを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
タグ
歯車 動力伝達 3Dプリント向け
関連記事
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
歯車モジュールの選び方 — 3Dプリント・DIYで失敗しないために
2026-05-27
関連3D生成機能
ホームに戻る →
ウォームホイール
ウォームホイール
ラックギア
ラックギア
ダブルヘリカルギア
ダブルヘリカルギア
ウォームギア
ウォームギア
平歯車
平歯車
ヘリカルギア
ヘリカルギア
車輪（ホイール）
車輪（ホイール）
スプロケット
スプロケット
関連計算ツール
PARAMETERS
寸法を入力
6 REQUIRED
0.5–6 mm
mm

歯の大きさを決定する基本単位

12–30 歯
歯

大歯車の歯数（z1 ≥ z2）

12–30 歯
歯

小歯車の歯数（z2 ≤ z1）

1–50 mm
mm

歯の奥行き方向の幅

0–100 mm
mm

中心の軸穴の直径（0で穴なし）

生成する歯車を選択します

CAUTION

本ツールで生成されるベベルギアは、複数の資料からの推定値に基づいて実装しています。生成には最大60秒程度かかる場合があります。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能

3Dモデルを生成中
