傘齒輪生成

輸入模數、齒數、齒寬、孔徑和輸出齒輪，生成傘齒輪的 STEP 檔案。

壓力角 20° 齒隙 無 軸角 90°
🔍 先查看3D預覽
HOW-TO 如何生成傘齒輪 STEP 檔案 +
  1. 輸入模數、齒數、齒寬、孔徑和輸出齒輪
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」

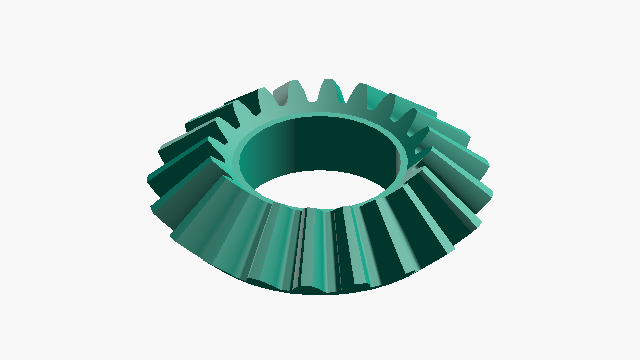

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
傘齒輪生成 SAMPLE · m=2 · z=20/20
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
參考球半徑 (r0)
γ₁
45.00deg
節圓錐角 (γp1)
γ₂
45.00deg
節圓錐角 (γp2)
d₁
40.00mm
外端節圓直徑 (d1)
d₂
40.00mm
外端節圓直徑 (d2)
PARAMETERS

輸入尺寸

6 REQUIRED
0.5–6 mm
mm

決定齒大小的基本單位

12–30 個
個

大齒輪的齒數（z1 ≥ z2）

12–30 個
個

小齒輪的齒數（z2 ≤ z1）

1–50 mm
mm

沿節圓錐測量的齒的寬度

0–100 mm
mm

中心孔的直徑（0 = 無孔）

選擇要生成的齒輪

CAUTION

本工具生成的傘齒輪是基於多個資源估計值的參考實現。生成可能需要最多 60 秒。

斜齒條
齒條
斜齒輪
便便
ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
