內齒輪生成

輸入模數、齒數、外徑和齒寬，生成內齒輪的 STEP 檔案。

壓力角 20° 齒隙 無 齒形 漸開線
🔍 先查看3D預覽
HOW-TO 如何生成內齒輪 STEP 檔案 +
  1. 輸入模數、齒數、外徑和齒寬
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=40
INTERNAL SPUR GEAR
DEFAULT PARAMETERS

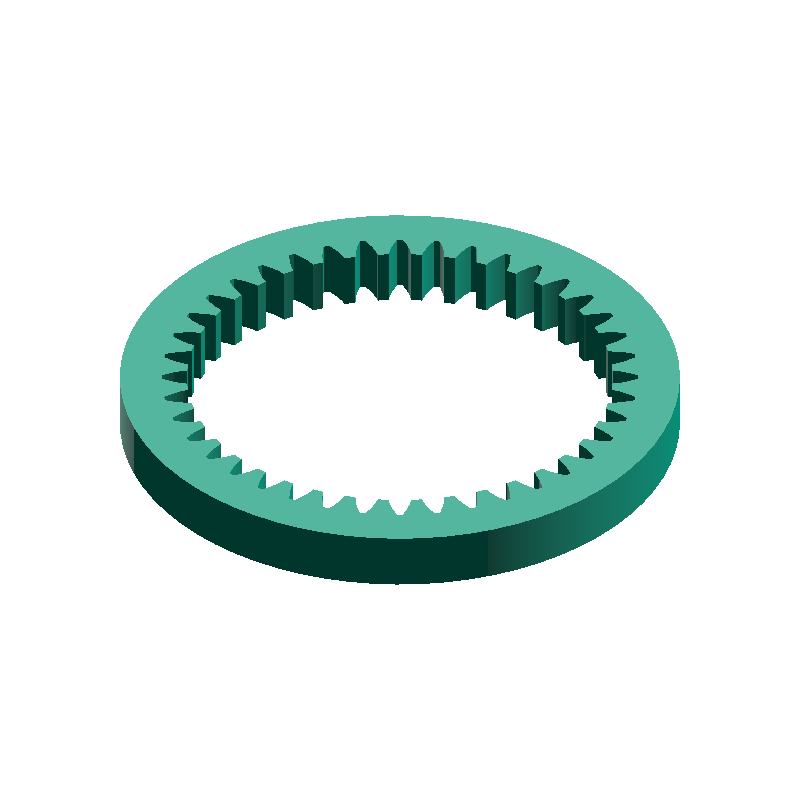

內齒輪生成 SAMPLE · ⌀ 100 mm · b 10 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
節圓直徑
Da
76.00mm
齒頂圓直徑
Df
85.00mm
齒根圓直徑
t
7.50mm
輪緣厚度
