蝸桿生成

輸入模數、頭數、軸徑、長度、螺旋方向和軸孔直徑，產生蝸桿（僅蝸桿部分）的 STEP 檔案。

壓力角 20° 齒形 齒條截面放樣 用途 蝸輪蝸桿傳動
🔍 先查看3D預覽

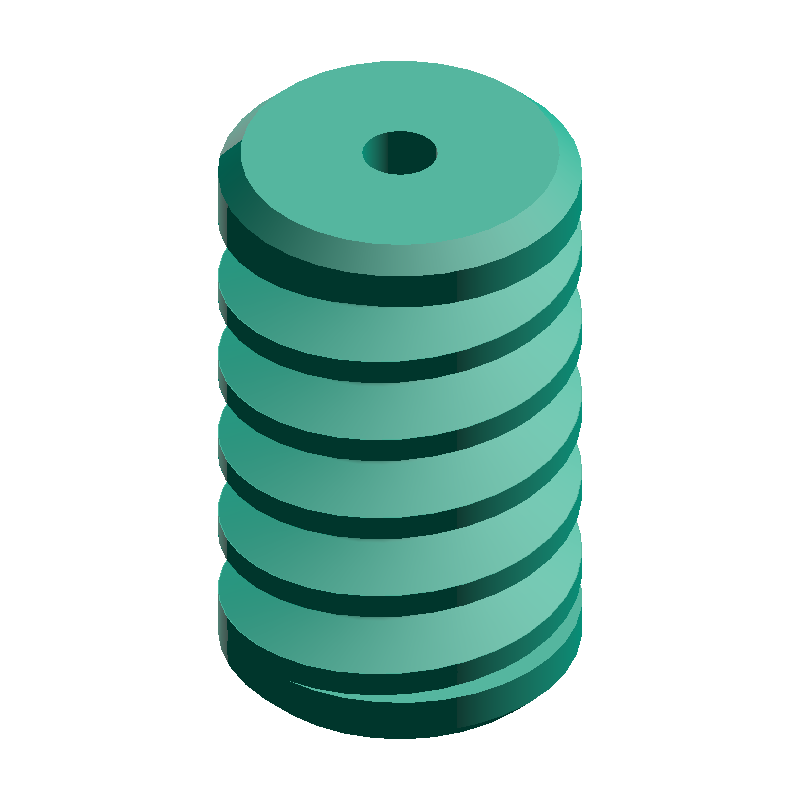

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS
蝸桿生成 SAMPLE · m=2 · w=1 · L40
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
螺旋角 β
L
6.31mm
導程 L
d_p
20.00mm
基準圓直徑 dp
d_a
24.00mm
齒頂圓直徑 da
d_f
15.00mm
齒根圓直徑 df
HOW-TO 如何產生蝸桿 STEP 檔案 +
  1. 輸入模數、頭數、軸徑、長度、螺旋方向和軸孔直徑
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
標籤
齒輪 動力傳動 適合3D列印
相關3D生成器
返回首頁 →
正齒輪
正齒輪
蝸輪
蝸輪
斜齒輪
斜齒輪
齒條
齒條
車輪
車輪
GT2 滑輪
GT2 滑輪
鏈輪
鏈輪
GT2 同步帶
GT2 同步帶
相關計算工具
PARAMETERS
輸入尺寸
6 REQUIRED
0.5–4 mm
mm

決定齒形大小的基本單位

1–6 頭
頭

螺旋線的條數（整數）

5–100 mm
mm

蝸桿的基準圓直徑

10–300 mm
mm

蝸桿的全長（兩端 m×2 mm 為光滑肩部）

0–100 mm
mm

中心孔的直徑（0 = 無孔）

螺旋方向

螺旋的旋轉方向（通常為右旋）

CAUTION

本工具生成的蝸桿是基於多個資源估計值的參考實現。生成可能需要最多 120 秒。

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
