齒條生成

輸入模數、齒數、齒條高度和齒寬，生成齒條的 STEP 檔案。

壓力角 20° 齒隙 無 齒形 直線
🔍 先查看3D預覽
HOW-TO 如何生成齒條 STEP 檔案 +
  1. 輸入模數、齒數、齒條高度和齒寬
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · h=10 mm
RACK GEAR
DEFAULT PARAMETERS

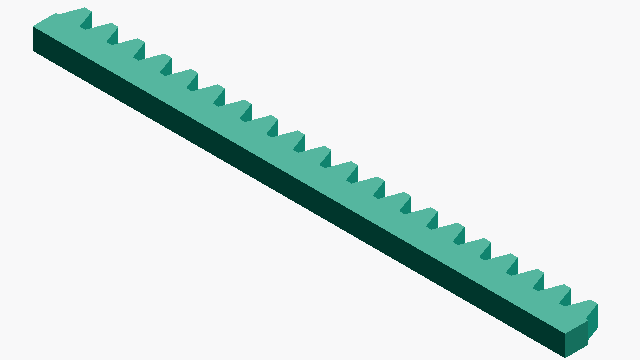

齒條生成 SAMPLE · m=2 · z=20 · 125.60 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
節距
L
125.60mm
齒條長度
ha
2.00mm
齒頂高度
標籤
齒輪 動力傳動 適合3D列印
