蝸輪生成

輸入模數、齒數、蝸桿軸徑、蝸桿頭數、螺旋方向和軸孔直徑，產生蝸輪（圓盤側）的 STEP 檔案。

壓力角 20° 齒形 蝸桿包絡截面 用途 蝸輪蝸桿傳動
🔍 先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS

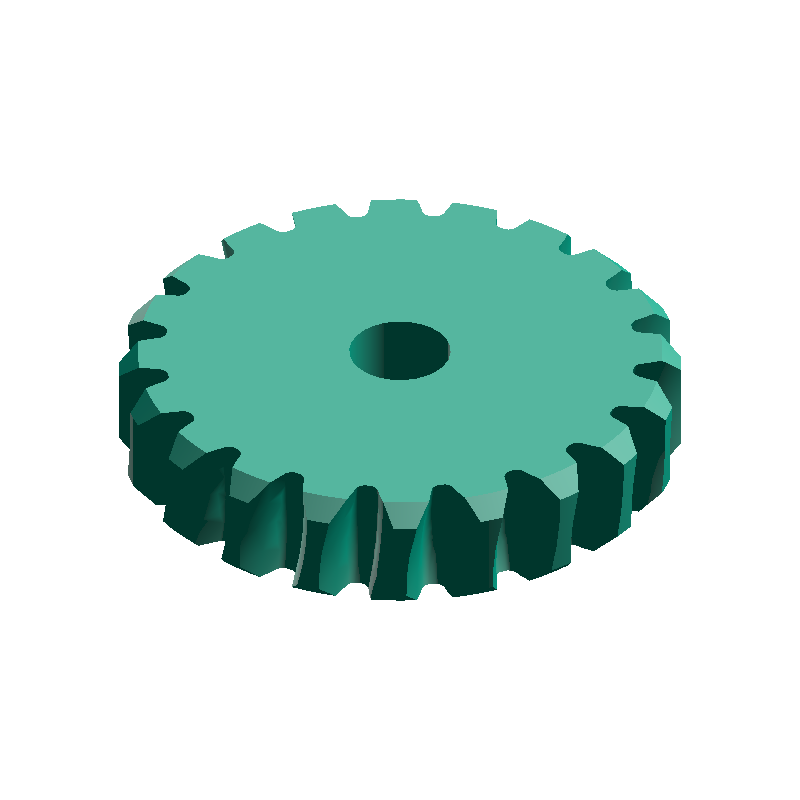

蝸輪生成 SAMPLE · m=2 · z=20 · dw20
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
螺旋角 β
m_t
2.01mm
端面模數 mt
t
9.47mm
蝸輪寬度 t
d_p
40.20mm
基準圓直徑 dp
d_a
44.20mm
圓盤直徑 da
d_f
35.18mm
近似齒根圓直徑 df
HOW-TO 如何產生蝸輪 STEP 檔案 +
  1. 輸入模數、齒數、蝸桿軸徑、蝸桿頭數、螺旋方向和軸孔直徑
  2. 按下「生成 STEP 檔案」按鈕
  3. STEP 檔案下載將自動開始
  4. 查看下載頁面上顯示的 3D 預覽
標籤
齒輪 動力傳動 適合3D列印
相關3D生成器
返回首頁 →
蝸桿
蝸桿
齒條
齒條
正齒輪
正齒輪
斜齒輪
斜齒輪
車輪
車輪
GT2 同步帶
GT2 同步帶
鏈輪
鏈輪
GT2 滑輪
GT2 滑輪
相關計算工具
PARAMETERS
輸入尺寸
6 REQUIRED
0.5–4 mm
mm

與對應蝸桿相同的法向模數

16–40 個
個

蝸輪的齒數

5–100 mm
mm

對應蝸桿的軸徑（基準圓直徑）

1–6 頭
頭

對應蝸桿的螺旋線條數

0–100 mm
mm

中心孔的直徑（0 = 無孔）

螺旋方向

須與對應蝸桿的旋轉方向一致

CAUTION

本工具生成的蝸輪是基於多個資源估計值的參考實現。生成可能需要最多 120 秒。

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式

正在生成 3D 模型...
