Ingranaggio conico - Generatore di file STEP

Inserisci modulo, denti, larghezza di faccia, diametro del foro e selezione dell'ingranaggio di uscita per generare un file STEP di un ingranaggio conico.

Angolo di pressione 20° Gioco Nessuno Angolo tra assi 90°
🔍 Visualizza prima l'anteprima 3D
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

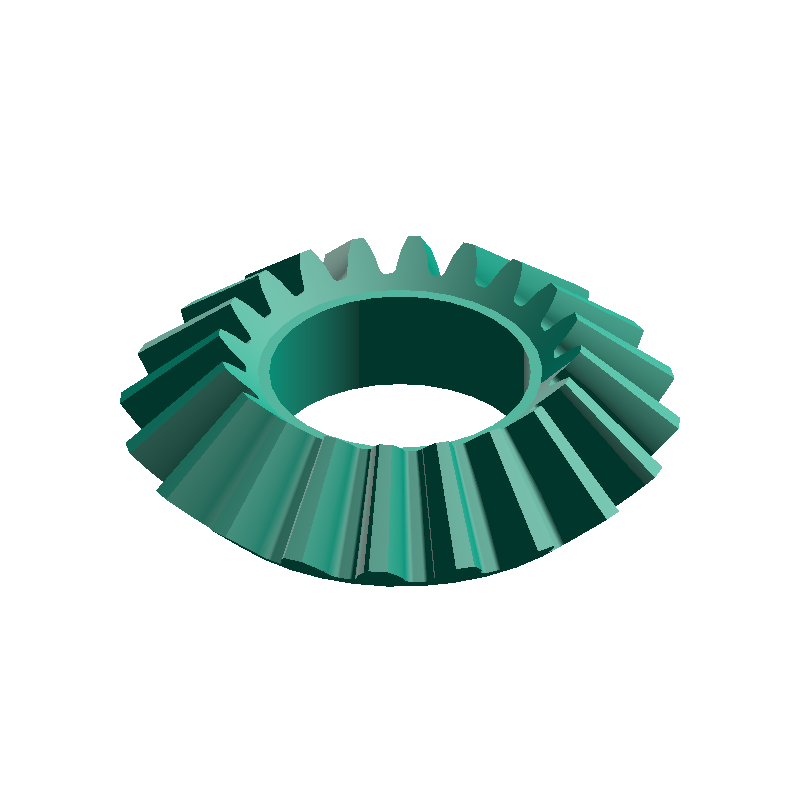

m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
Ingranaggio conico - Generatore di file STEP SAMPLE · m=2 · z=20/20
Questa è un'immagine di esempio. Dopo la generazione, visualizza il modello reale nell'anteprima 3D. Anteprima 3D →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Raggio sfera di riferimento (r0)
γ₁
45.00deg
Angolo del cono primitivo (γp1)
γ₂
45.00deg
Angolo del cono primitivo (γp2)
d₁
40.00mm
Diametro primitivo esterno (d1)
d₂
40.00mm
Diametro primitivo esterno (d2)
HOW-TO Come generare un file STEP di ingranaggio conico +
  1. Inserisci modulo, numero di denti, larghezza di faccia, diametro del foro e ingranaggio di uscita
  2. Premi il pulsante "Genera file STEP"
  3. Il download del file STEP partirà automaticamente
  4. Controlla l'anteprima 3D mostrata nella pagina di download
