斜齿轮生成

输入模数、齿数、齿宽、轴孔直径和输出齿轮，生成斜齿轮的 STEP 文件。

压力角 20° 齿隙 无 轴角 90°
🔍 先查看3D预览

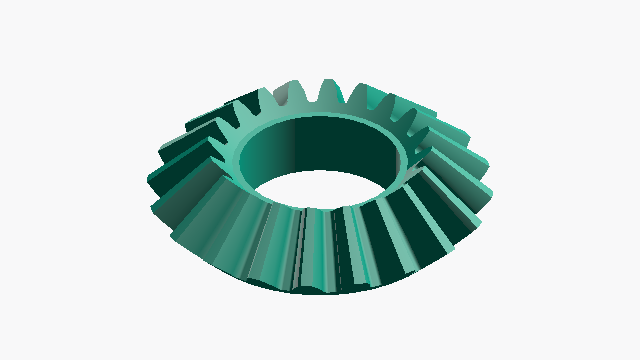

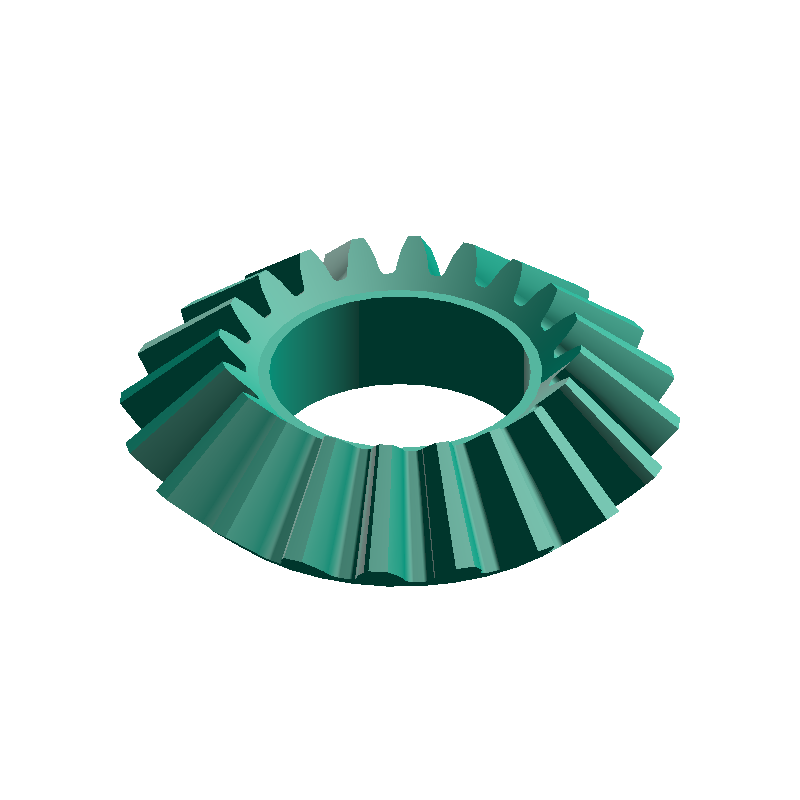

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
斜齿轮生成 SAMPLE · m=2 · z=20/20
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
参考球半径 (r0)
γ₁
45.00deg
节圆锥角 (γp1)
γ₂
45.00deg
节圆锥角 (γp2)
d₁
40.00mm
外端节圆直径 (d1)
d₂
40.00mm
外端节圆直径 (d2)
HOW-TO 如何生成锥齿轮 STEP 文件 +
  1. 输入模数、齿数、齿宽、轴孔直径和输出齿轮
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
标签
齿轮 动力传动 适合3D打印
相关文章
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
齿轮模数详解 — 如何为 3D 打印和 DIY 选择合适的模数
2026-05-27
相关3D生成器
返回首页 →
蜗杆
蜗杆
正齿轮
正齿轮
人字齿轮
人字齿轮
齿条
齿条
斜齿轮
斜齿轮
蜗轮
蜗轮
车轮
车轮
GT2 滑轮
GT2 滑轮
相关计算工具
PARAMETERS
输入尺寸
6 REQUIRED
0.5–6 mm
mm

决定齿大小的基本单位

12–30 个
个

大齿轮的齿数（z1 ≥ z2）

12–30 个
个

小齿轮的齿数（z2 ≤ z1）

1–50 mm
mm

齿轮的轴向厚度

0–100 mm
mm

中心孔的直径（0 = 无孔）

选择要生成的齿轮

CAUTION

本工具生成的斜齿轮是基于多个资源估计值的参考实现。生成可能需要最多 60 秒。

ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
