← Voltar ao início 3D GENERATOR / GEAR / BEVEL GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

Engrenagem cônica Gerador

Especifique módulo, número de dentes, largura dos dentes, diâmetro do furo do eixo e engrenagem de saída para gerar um arquivo STEP para uma engrenagem cônica.

Ângulo de pressão 20° Jogo Nenhum Ângulo dos eixos 90°
🔍 Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de engrenagem cônica +
  1. Inserir o módulo, o número de dentes, a largura dos dentes, o diâmetro do furo do eixo e a engrenagem de saída
  2. Os valores calculados são atualizados em tempo real conforme os parâmetros
  3. Clique em «Baixar arquivo STEP» ou «Verificar modelo STEP»
  4. Se escolher «Baixar arquivo STEP», o arquivo STEP será salvo automaticamente
  5. Se escolher «Verificar modelo STEP», verifique o modelo 3D exibido e clique manualmente em «Baixar arquivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL

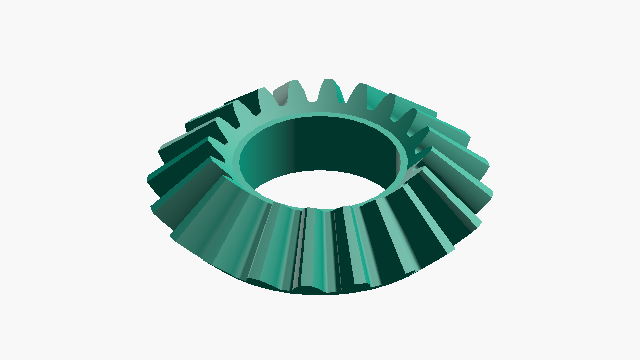

● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
Engrenagem cônica Gerador SAMPLE · m=2 · z=20/20
Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Raio da esfera de referência (r0)
γ₁
45.00deg
Ângulo do cone primitivo (γp1)
γ₂
45.00deg
Ângulo do cone primitivo (γp2)
d₁
40.00mm
Diâmetro primitivo externo (d1)
d₂
40.00mm
Diâmetro primitivo externo (d2)
Tags
Engrenagem Transmissão Para impressão 3D
Geradores 3D relacionados
Voltar ao início →
Engrenagem de cremalheira
Engrenagem de cremalheira
Coroa sem-fim
Coroa sem-fim
Engrenagem helicoidal
Engrenagem helicoidal
Engrenagem cilíndrica
Engrenagem cilíndrica
Rosca sem-fim
Rosca sem-fim
Engrenagem helicoidal dupla
Engrenagem helicoidal dupla
Roda
Roda
Polia GT2
Polia GT2
Calculadoras relacionadas
Artigos relacionados
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Módulo de engrenagem explicado — Como escolher para impressão 3D e DIY
2026-05-27
PARAMETERS
Inserir dimensões
6 REQUIRED
0.5–6 mm
mm

Unidade de base que determina o tamanho dos dentes

12–30 dentes
dentes

Número de dentes da engrenagem grande (z1 ≥ z2)

12–30 dentes
dentes

Número de dentes da engrenagem pequena (z2 ≤ z1)

1–50 mm
mm

Largura do dente medida ao longo do cone primitivo

0–100 mm
mm

Diâmetro do furo central do eixo (0 para sem furo)

Selecione a engrenagem a ser gerada

CAUTION

A engrenagem cônica gerada por esta ferramenta é uma implementação de referência usando valores estimados de várias fontes. A geração pode levar até 60 segundos.

Engrenagem cilíndrica
Engrenagem cilíndrica
Rosca sem-fim
Rosca sem-fim
Engrenagem de cremalheira
Engrenagem de cremalheira
Cocô
Cocô
ABOUT · STEP

O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.

  • Sólido em escala real (unidades mm)
  • Dimensões editáveis e pós-processamento no CAD
  • Conversível com fatiador para impressão 3D

Gerando modelo 3D
