베벨 기어 생성

모듈, 잇수, 치폭, 축공 직경, 출력 기어를 입력하여 베벨 기어의 STEP 파일을 생성합니다.

압력각 20° 백래시 없음 축 각도 90°
🔍 3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS

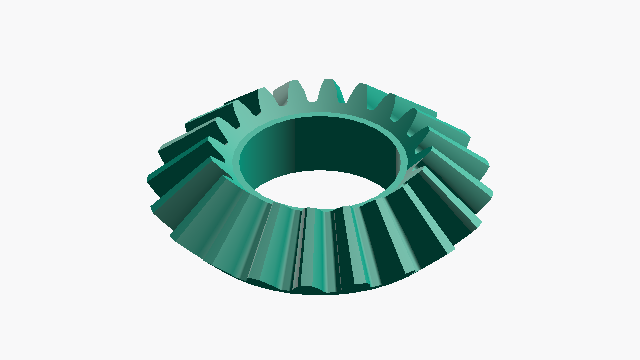

베벨 기어 생성 SAMPLE · m=2 · z=20/20
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
기준 구 반경 (r0)
γ₁
45.00deg
피치 원뿔각 (γp1)
γ₂
45.00deg
피치 원뿔각 (γp2)
d₁
40.00mm
외경 피치 원 지름 (d1)
d₂
40.00mm
외경 피치 원 지름 (d2)
HOW-TO 베벨 기어 STEP 파일을 생성하는 방법 +
  1. 모듈・치수・이 너비・축 구멍 지름・출력 기어를 입력한다
  2. 「STEP 파일 생성」버튼을 누른다
  3. STEP 파일 다운로드가 자동으로 시작된다
  4. 다운로드 페이지에 표시된 3D 미리보기를 확인한다
태그
기어 동력 전달 3D 프린팅용
관련 글
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
기어 모듈이란? — 3D 프린팅·DIY에 맞는 모듈 선택법
2026-05-27
관련 3D 생성기
홈으로 돌아가기 →
랙 기어
랙 기어
헬리컬 기어
헬리컬 기어
평기어
평기어
웜기어
웜기어
웜휠
웜휠
더블 헬리컬 기어
더블 헬리컬 기어
바퀴
바퀴
GT2 타이밍 벨트
GT2 타이밍 벨트
관련 계산기
PARAMETERS
치수 입력
6 REQUIRED
0.5–6 mm
mm

치아의 크기를 결정하는 기본 단위

12–30 개
개

대형 기어의 잇수 (z1 ≥ z2)

12–30 개
개

소형 기어의 잇수 (z2 ≤ z1)

1–50 mm
mm

기어의 두께

0–100 mm
mm

중심축 구멍의 직경 (0 = 구멍 없음)

생성할 기어를 선택합니다

CAUTION

본 도구로 생성된 베벨 기어는 여러 자료의 추정값을 사용한 참고용 구현입니다. 생성에는 최대 60초 정도의 시간이 걸릴 수 있습니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
