Conisch tandwiel STEP-bestandsgenerator

Voer module, tanden, tandbreedte, boorgat en uitvoertandwiel in om een STEP-bestand voor een conisch tandwiel te genereren.

Drukhoek 20° Flankspeling Geen Assenhoek 90°
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een conisch tandwiel STEP-bestand te genereren +
  1. Voer de module, het tandenaantal, de tandbreedte, het boorgat en het uitvoertandwiel in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
Conisch tandwiel STEP-bestandsgenerator SAMPLE · m=2 · z=20/20

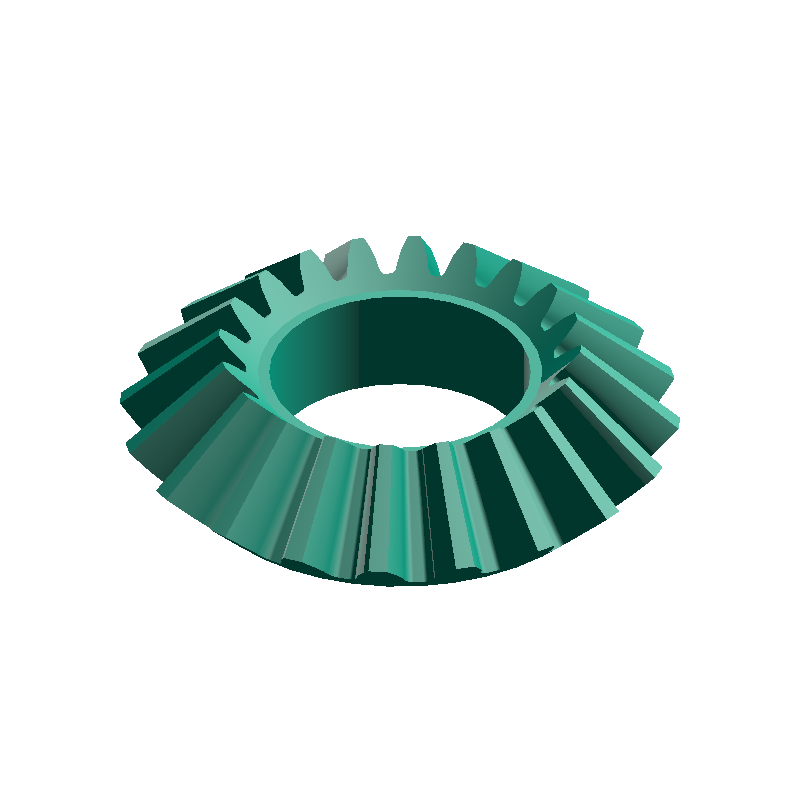

Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Referentiebolstraal (r0)
γ₁
45.00deg
Steekkegelhoek (γp1)
γ₂
45.00deg
Steekkegelhoek (γp2)
d₁
40.00mm
Buitenste steekcirkeldiameter (d1)
d₂
40.00mm
Buitenste steekcirkeldiameter (d2)
