Kegelrad-Generator

Kegelrad als STEP-Datei generieren: Modul, Zähnezahl, Zahnbreite, Bohrungsdurchmesser und Ausgangszahnrad eingeben und das fertige CAD-Modell sofort exportieren.

Eingriffswinkel 20° Spiel Ohne Achsenwinkel 90°
🔍 3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Kegelrad-STEP-Datei +
  1. Modul, Zähnezahl, Zahnbreite, Bohrungsdurchmesser und Ausgangszahnrad eingeben
  2. Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
  3. Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
  4. Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
  5. Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z1=z2=20 · w=10
BEVEL GEAR
DEFAULT PARAMETERS
Kegelrad-Generator SAMPLE · m=2 · z=20/20

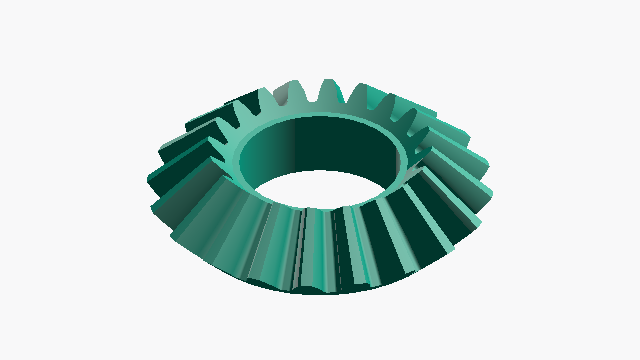

Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
r₀
28.28mm
Referenzkugelradius (r0)
γ₁
45.00deg
Teilkegelwinkel (γp1)
γ₂
45.00deg
Teilkegelwinkel (γp2)
d₁
40.00mm
Äußerer Teilkreisdurchmesser (d1)
d₂
40.00mm
Äußerer Teilkreisdurchmesser (d2)
Tags
Zahnrad Kraftübertragung Für 3D-Druck
Verwandte 3D-Generatoren
Zur Startseite →
Stirnrad
Stirnrad
Schneckenrad
Schneckenrad
Schrägstirnrad
Schrägstirnrad
Schnecke
Schnecke
Pfeilverzahnung
Pfeilverzahnung
Zahnstange
Zahnstange
Rad
Rad
Rillenkugellager
Rillenkugellager
Verwandte Rechner
Verwandte Artikel
Vergleich zweier Zahnstangen mit unterschiedlichem Modul nebeneinander (Modul 1,0 / 3,0)
Zahnradmodul erklärt — Das richtige Modul für 3D-Druck und Hobbyprojekte wählen
2026-05-27
PARAMETERS
Abmessungen eingeben
6 REQUIRED
0.5–6 mm
mm

Grundeinheit zur Bestimmung der Zahngröße

12–30 Zähne
Zähne

Anzahl der Zähne des großen Zahnrads (z1 ≥ z2)

12–30 Zähne
Zähne

Anzahl der Zähne des kleinen Zahnrads (z2 ≤ z1)

1–50 mm
mm

Breite des Zahns entlang des Teilkegels

0–100 mm
mm

Durchmesser der Mittelbohrung (0 = keine Bohrung)

Wählen Sie das zu generierende Zahnrad

CAUTION

Die von diesem Tool generierten Kegelräder sind Referenzimplementierungen mit geschätzten Werten aus mehreren Quellen. Die Generierung kann bis zu 60 Sekunden dauern.

Pfeilverzahnung
Pfeilverzahnung
Schrägstirnrad
Schrägstirnrad
Zahnstange
Zahnstange
Sai no Kawara
Sai no Kawara
ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

  • Maßstabsgetreues Solid (mm)
  • Maße und Nachbearbeitung im CAD bearbeitbar
  • Konvertierbar mit einem Slicer für den 3D-Druck

3D-Modell wird generiert...
