内齿轮生成

输入模数、齿数、外径和齿宽，生成内齿轮的 STEP 文件。

压力角 20° 齿隙 无 齿形 渐开线
🔍 先查看3D预览
HOW-TO 如何生成内齿轮 STEP 文件 +
  1. 输入模数、齿数、外径和齿宽
  2. 输入参数变化时，计算结果实时更新
  3. 点击“下载 STEP 文件”或“查看 STEP 模型”
  4. 若选择“下载 STEP 文件”，STEP 文件将自动保存
  5. 若选择“查看 STEP 模型”，请查看显示的 3D 模型后再手动点击“下载 STEP 文件”
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=40
INTERNAL SPUR GEAR
DEFAULT PARAMETERS
内齿轮生成 SAMPLE · ⌀ 100 mm · b 10 mm

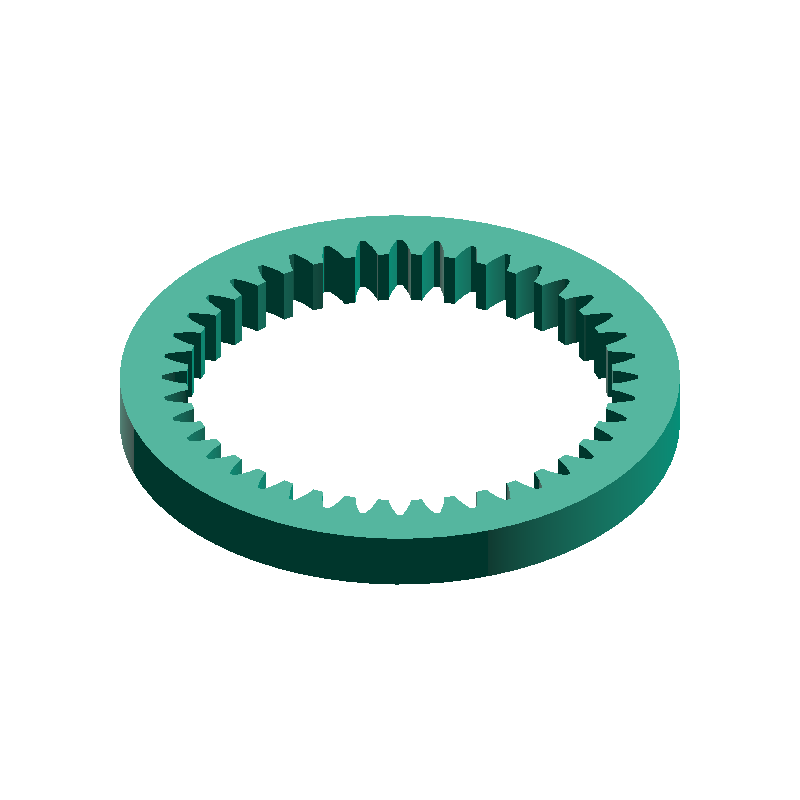

这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
节圆直径
Da
76.00mm
齿顶圆直径
Df
85.00mm
齿根圆直径
t
7.50mm
轮缘厚度
