蜗杆生成

输入模数、头数、轴径、长度、螺旋方向和轴孔直径，生成蜗杆（仅蜗杆部分）的 STEP 文件。

压力角 20° 齿形 齿条截面放样 用途 蜗轮蜗杆传动
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS

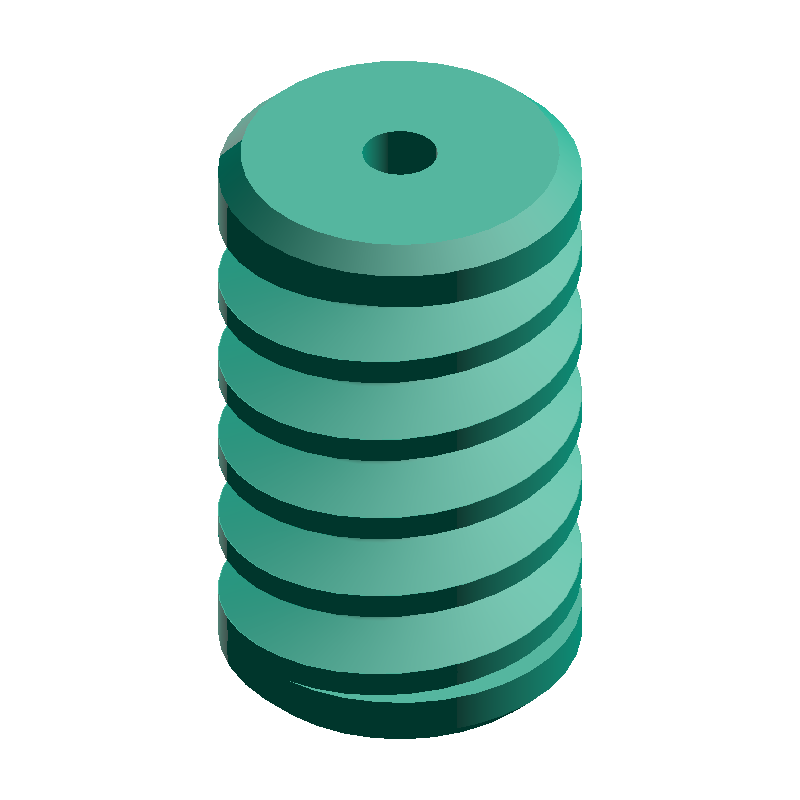

蜗杆生成 SAMPLE · m=2 · w=1 · L40
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
螺旋角 β
L
6.31mm
导程 L
d_p
20.00mm
基准圆直径 dp
d_a
24.00mm
齿顶圆直径 da
d_f
15.00mm
齿根圆直径 df
HOW-TO 如何生成蜗杆 STEP 文件 +
  1. 输入模数、头数、轴径、长度、螺旋方向和轴孔直径
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
标签
齿轮 动力传动 适合3D打印
相关3D生成器
返回首页 →
正齿轮
正齿轮
齿条
齿条
蜗轮
蜗轮
斜齿轮
斜齿轮
车轮
车轮
GT2 滑轮
GT2 滑轮
链轮
链轮
GT2 同步带
GT2 同步带
相关计算工具
PARAMETERS
输入尺寸
6 REQUIRED
0.5–4 mm
mm

决定齿形大小的基本单位

1–6 头
头

螺旋线的条数（整数）

5–100 mm
mm

蜗杆的基准圆直径

10–300 mm
mm

蜗杆的全长（两端 m×2 mm 为光滑肩部）

0–100 mm
mm

中心孔的直径（0 = 无孔）

螺旋方向

螺旋的旋转方向（通常为右旋）

CAUTION

本工具生成的蜗杆是基于多个资源估计值的参考实现。生成可能需要最多 120 秒。

ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
