蜗轮生成

输入模数、齿数、蜗杆轴径、蜗杆头数、螺旋方向和轴孔直径，生成蜗轮（圆盘侧）的 STEP 文件。

压力角 20° 齿形 蜗杆包络截面 用途 蜗轮蜗杆传动
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS

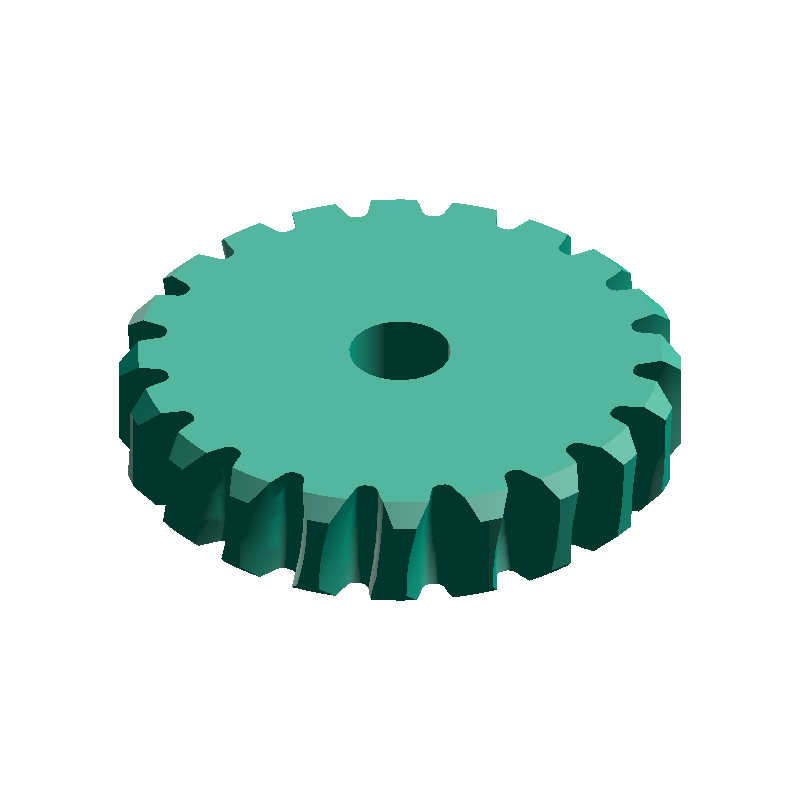

蜗轮生成 SAMPLE · m=2 · z=20 · dw20
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
螺旋角 β
m_t
2.01mm
端面模数 mt
t
9.47mm
蜗轮宽度 t
d_p
40.20mm
基准圆直径 dp
d_a
44.20mm
圆盘直径 da
d_f
35.18mm
近似齿根圆直径 df
HOW-TO 如何生成蜗轮 STEP 文件 +
  1. 输入模数、齿数、蜗杆轴径、蜗杆头数、螺旋方向和轴孔直径
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
