← 返回首页 3D GENERATOR / GEAR / RACK GEAR
OUTPUT · STEP (AP214)
PARAMETRIC · 3D · STEP

齿条生成

输入模数、齿数、齿条高度和齿宽，生成齿条的 STEP 文件。

压力角 20° 齿隙 无 齿形 直线
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL

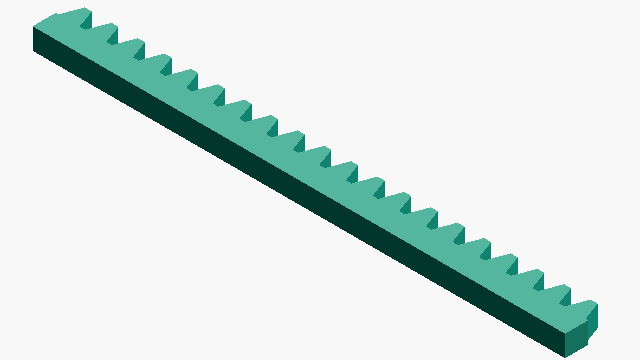

● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · h=10 mm
RACK GEAR
DEFAULT PARAMETERS
齿条生成 SAMPLE · m=2 · z=20 · 125.60 mm
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
节距 (p)
L
125.60mm
齿条长度 (L)
ha
2.00mm
齿顶高度
HOW-TO 如何生成齿条 STEP 文件 +
  1. 输入模数、齿数、齿条高度和齿宽
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
标签
齿轮 动力传动 适合3D打印
相关文章
モジュール2のピニオン20歯とラックが噛み合うラック＆ピニオン機構の俯瞰画像
齿条与齿轮指南：将旋转转换为直线运动
2026-06-10
 モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
齿轮模数详解 — 如何为 3D 打印和 DIY 选择合适的模数
2026-05-27
相关3D生成器
返回首页 →
斜齿轮
斜齿轮
人字齿轮
人字齿轮
正齿轮
正齿轮
斜齿轮
斜齿轮
蜗轮
蜗轮
蜗杆
蜗杆
车轮
车轮
深沟球轴承
深沟球轴承
相关计算工具
PARAMETERS
输入尺寸
4 REQUIRED
0.1–6 mm
mm

决定齿大小的基本单位

3–120 个
个

齿条的齿数

2.5–40 mm
mm

齿条的总高度

1–50 mm
mm

齿条的厚度

ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
