GT2-tandriem STEP-bestandsgenerator

Voer het tandenaantal van twee riemschijven, de hartafstand en de riembreedte in om een STEP-bestand voor een GT2 tandriem te genereren.

Norm GT2 Steek 2 mm Tanden Geen
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een GT2 tandriem STEP-bestand te genereren +
  1. Voer het tandenaantal van riemschijf 1 en 2, de hartafstand en de riembreedte in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL

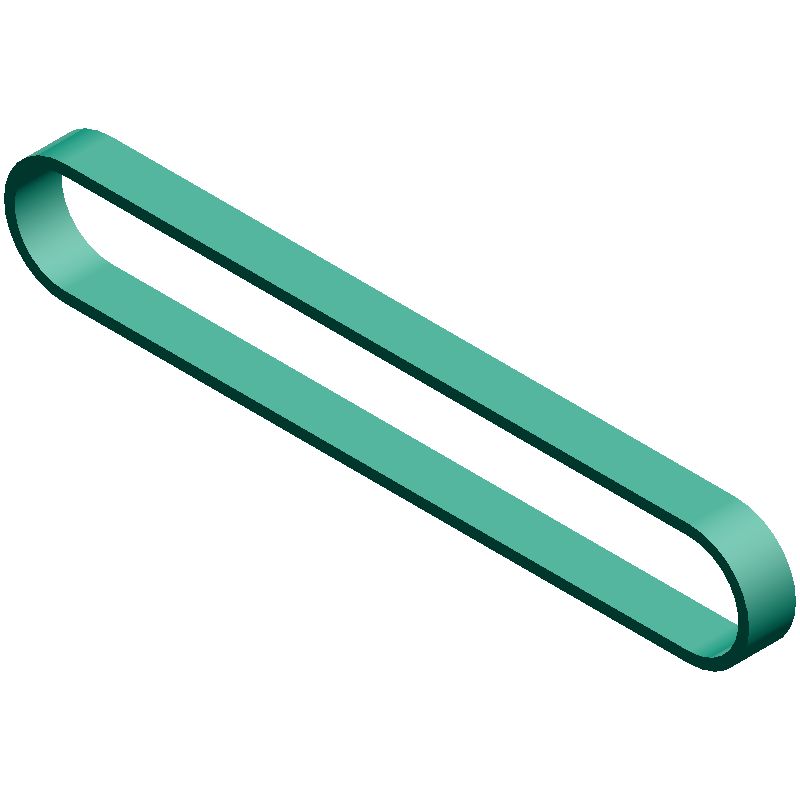

● SAMPLE IMAGE
VIEW · ISO
z1=z2=20 · C=80 · w=6 mm
GT2 TIMING BELT
DEFAULT PARAMETERS
GT2-tandriem STEP-bestandsgenerator SAMPLE · GT2 · z=20/20 · C=80 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
pd₁
12.73mm
Steekcirkeldiameter riemschijf 1
pd₂
12.73mm
Steekcirkeldiameter riemschijf 2
L
200.0mm
Effectieve riemlengte (referentie)
Tags
Riemschijf Vermogensoverdracht
Gerelateerde 3D-generatoren
Terug naar de startpagina →
GT2-tandriemschijf
GT2-tandriemschijf
Groefkogellager
Groefkogellager
Wiel
Wiel
Wormwiel
Wormwiel
Worm
Worm
Schuintandwiel
Schuintandwiel
Conisch tandwiel
Conisch tandwiel
Recht tandwiel
Recht tandwiel
Gerelateerde rekentools
PARAMETERS
Afmetingen invoeren
4 REQUIRED
16–120 tanden
tanden

Aantal tanden op riemschijf 1

16–120 tanden
tanden

Aantal tanden op riemschijf 2

20–500 mm
mm

Afstand tussen de hartlijnen van de twee riemschijfassen

3–20 mm
mm

Afstemmen op de tandbreedte van de riemschijf

CAUTION

De GT2 tandriemen die door dit hulpmiddel zijn gegenereerd, zijn profielmodellen zonder tanden. Ze kunnen worden gebruikt voor interferentiecontrole en assemblageverificatie.

GT2-tandriemschijf
GT2-tandriemschijf
Tandheugel
Tandheugel
Kettingwiel
Kettingwiel
Drol
Drol
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
