Courroie GT2 Générateur

Entrez le nombre de dents de deux poulies, la distance entre axes et la largeur de courroie pour générer un fichier STEP pour une courroie de distribution GT2.

Norme GT2 Pas 2mm Dents Aucune

🔍 Voir l'aperçu 3D d'abord

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

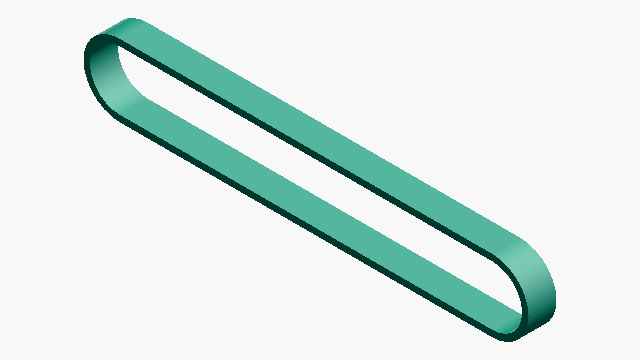

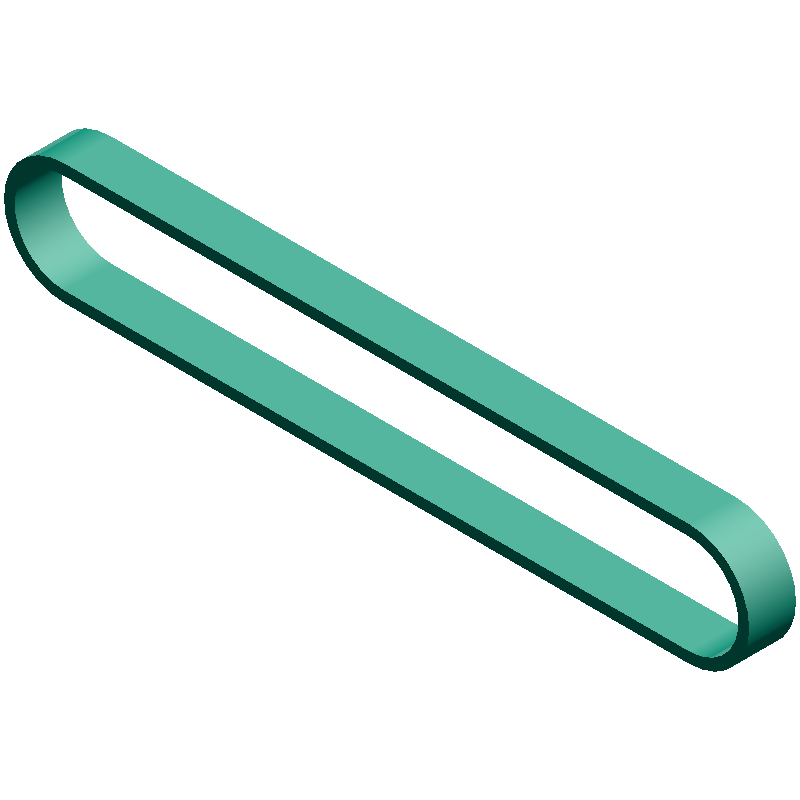

z1=z2=20 · C=80 · w=6 mm

GT2 TIMING BELT

DEFAULT PARAMETERS

pd₁

12.73mm

Diamètre primitif poulie 1

pd₂

12.73mm

Diamètre primitif poulie 2

200.0mm

Longueur effective de la courroie (référence)

HOW-TO Comment générer un fichier STEP de courroie GT2 +

Entrer le nombre de dents des poulies 1 et 2, la distance entre axes et la largeur de courroie
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

4 REQUIRED

Dents poulie 1(z1) 16–120 dents

dents

Nombre de dents de la poulie 1

Dents poulie 2(z2) 16–120 dents

dents

Nombre de dents de la poulie 2

Distance entre axes(C) 20–500 mm

Distance entre les centres des deux axes de poulies

Largeur de courroie(w) 3–20 mm

Adapter à la largeur de face de la poulie

CAUTION

Les courroies GT2 générées par cet outil sont des modèles de profil sans dents. Elles peuvent être utilisées pour les vérifications d'interférence et la confirmation d'assemblage.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
