Correa GT2 Generador

Introduce el número de dientes de dos poleas, la distancia entre ejes y el ancho de correa para generar el archivo STEP de una correa de distribución GT2.

Cómo generar un archivo STEP de correa GT2

Introducir el número de dientes de las poleas 1 y 2, la distancia entre ejes y el ancho de correa
Pulsar el botón «Generar archivo STEP»
La descarga del archivo STEP se inicia automáticamente
Verificar la vista previa 3D que aparece en la página de descarga

Estándar GT2 Paso 2mm Dientes Ninguno

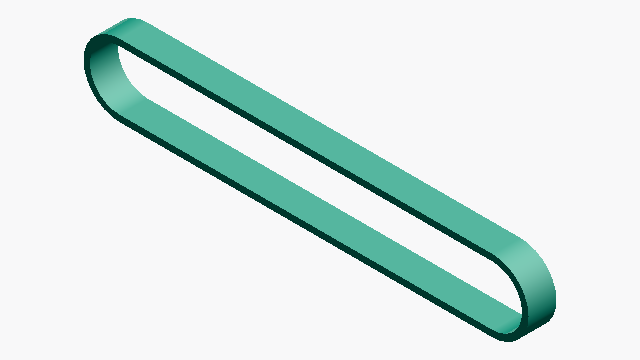

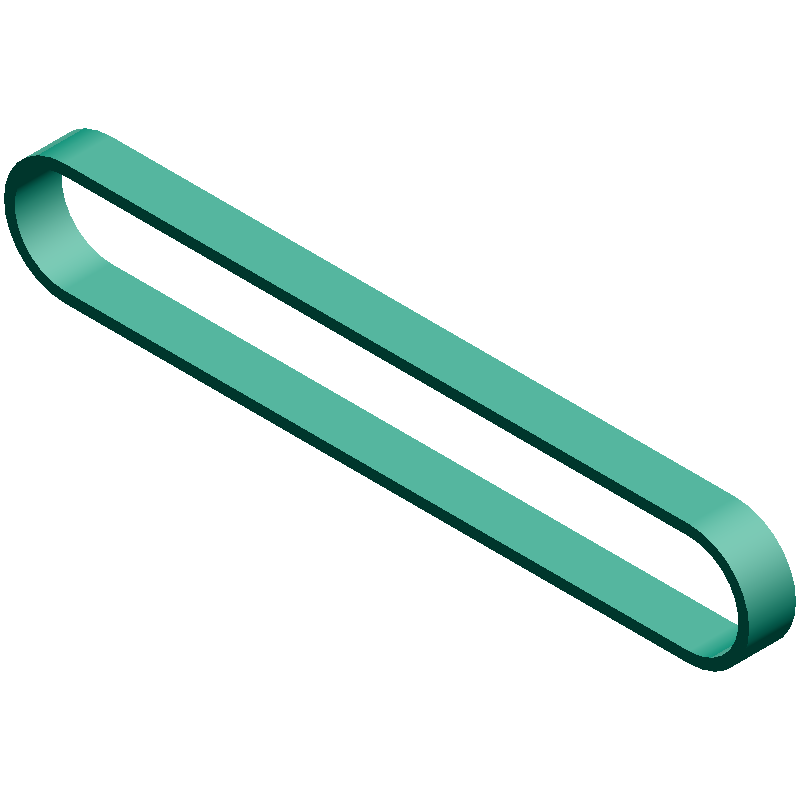

🔍Vista previa 3D

Dientes polea 1 (z1)

piezas

Número de dientes de la polea 1 (16–120)

Dientes polea 2 (z2)

piezas

Número de dientes de la polea 2 (16–120)

Distancia entre ejes (C)

Distancia entre los centros de los ejes de las dos poleas (20–500mm)

Ancho de correa (w)

Ajustarse al ancho de cara de la polea (3.0–20.0mm)

Valores calculados

Diámetro de paso polea 1	12.73 mm
Diámetro de paso polea 2	12.73 mm
Longitud efectiva de correa (referencia)	240.0 mm

⚠️ Precauciones

La correa GT2 generada por esta herramienta es un modelo de perfil sin dientes. Puede usarse para verificación de interferencias y confirmación de ensamblaje.
