PARAMETRIC · 3D · STEP

GT2タイミングベルト生成

2つのプーリーの歯数・軸間距離・ベルト幅を入力して、GT2タイミングベルトのSTEPファイルを生成します。

規格 GT2 ピッチ 2mm 歯なし

SAMPLE

STATIC · DEFAULT-VALUE MODEL

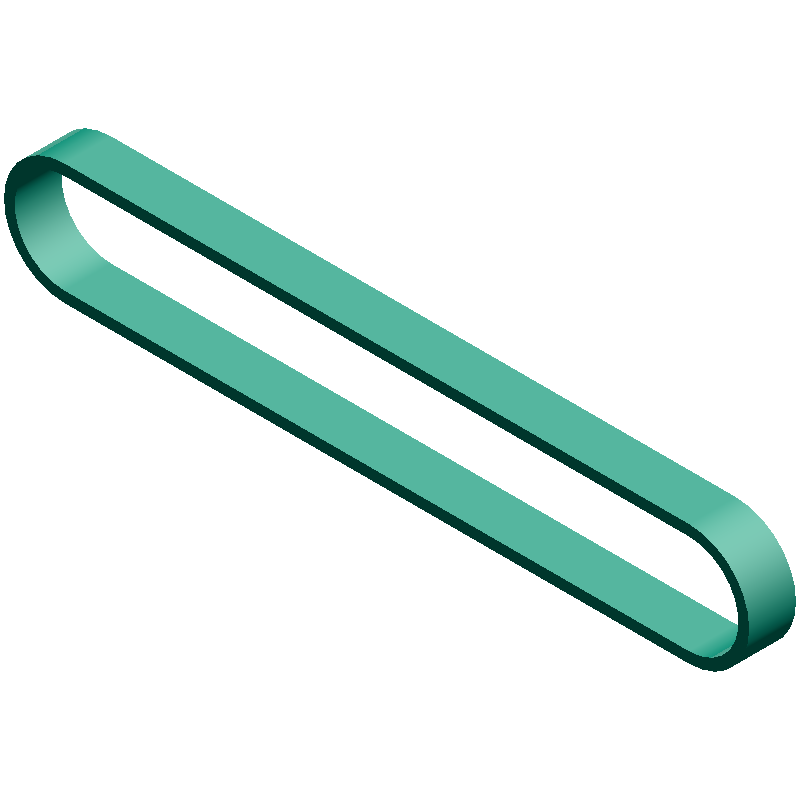

● SAMPLE IMAGE

VIEW · ISO

z1=z2=20 · C=80 · w=6 mm

GT2 TIMING BELT

DEFAULT PARAMETERS

pd₁

12.73mm

プーリー1 ピッチ円直径

pd₂

12.73mm

プーリー2 ピッチ円直径

200.0mm

ベルト実効長（参考）

HOW-TO GT2タイミングベルトのSTEPファイルを生成する方法 +

PARAMETERS

寸法を入力

4 REQUIRED

プーリー1歯数(z1) 16–120 歯

歯

プーリー1の歯の数

プーリー2歯数(z2) 16–120 歯

歯

プーリー2の歯の数

軸間距離(C) 20–500 mm

2つのプーリー軸の中心間距離

ベルト幅(w) 3–20 mm

プーリーの歯幅に合わせる

CAUTION

本ツールで生成されるGT2タイミングベルトは、歯のない輪郭モデルです。干渉チェックやアセンブリ確認に使用することができます。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
