GT2 同步帶生成

輸入兩個皮帶輪的齒數、軸間距和帶寬，生成 GT2 同步帶的 STEP 檔案。

規格 GT2 節距 2mm 齒 無
🔍 先查看3D預覽
HOW-TO 如何生成 GT2 同步帶 STEP 檔案 +
  1. 輸入皮帶輪1和2的齒數、軸間距和帶寬
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
z1=z2=20 · C=80 · w=6 mm
GT2 TIMING BELT
DEFAULT PARAMETERS

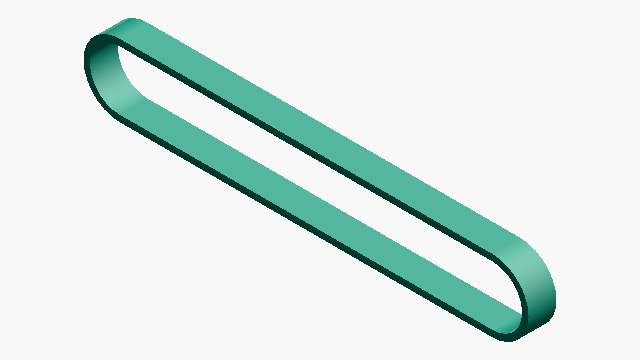

GT2 同步帶生成 SAMPLE · GT2 · z=20/20 · C=80 mm

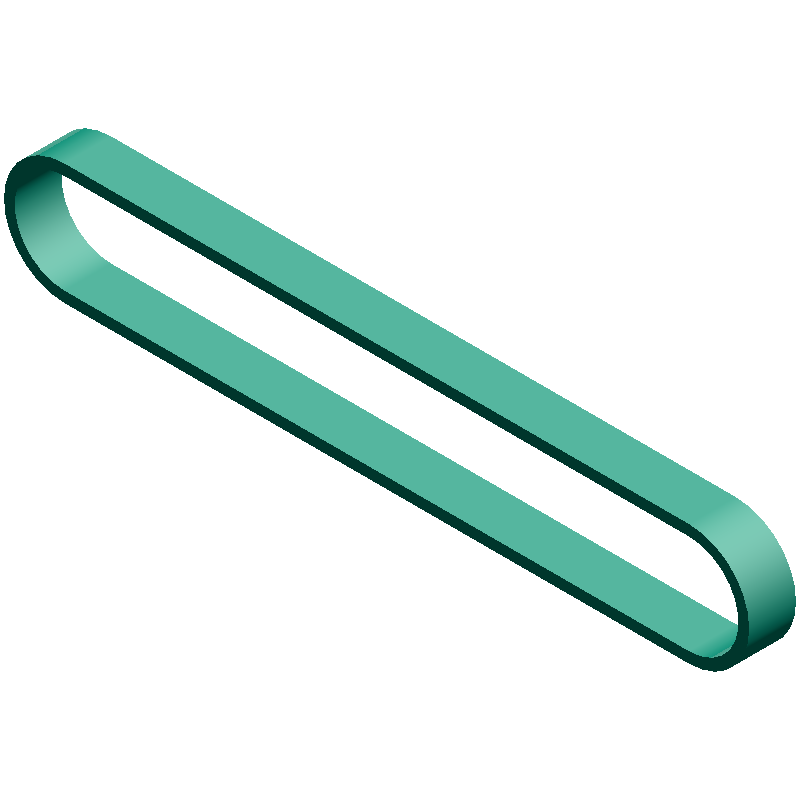

這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
pd₁
12.73mm
皮帶輪1 節圓直徑
pd₂
12.73mm
皮帶輪2 節圓直徑
L
200.0mm
有效帶長（參考）
PARAMETERS

輸入尺寸

4 REQUIRED
16–120 個
個

皮帶輪1的齒數

16–120 個
個

皮帶輪2的齒數

20–500 mm
mm

兩皮帶輪軸中心的距離

3–20 mm
mm

與皮帶輪齒寬相符

CAUTION

本工具生成的 GT2 同步帶是無齒的輪廓模型。可用於干涉檢查和裝配確認。

GT2 皮帶輪
斜齒輪
內齒輪
石頭
ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
