GT2-Zahnriemen-Generator

GT2-Zahnriemen als STEP-Datei generieren: Zähnezahl zweier Riemenscheiben, Achsabstand und Riemenbreite eingeben und das CAD-Modell direkt exportieren.

Standard GT2 Teilung 2mm Zähne Keine

🔍 3D-Vorschau zuerst ansehen

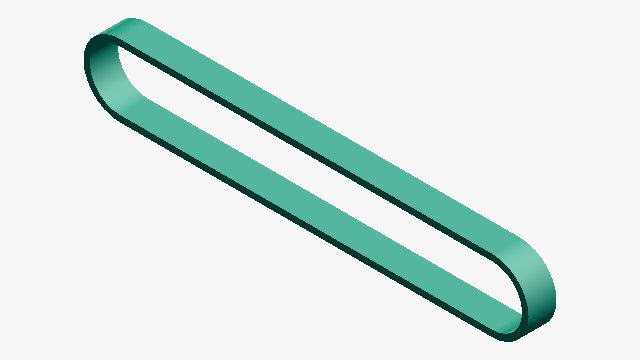

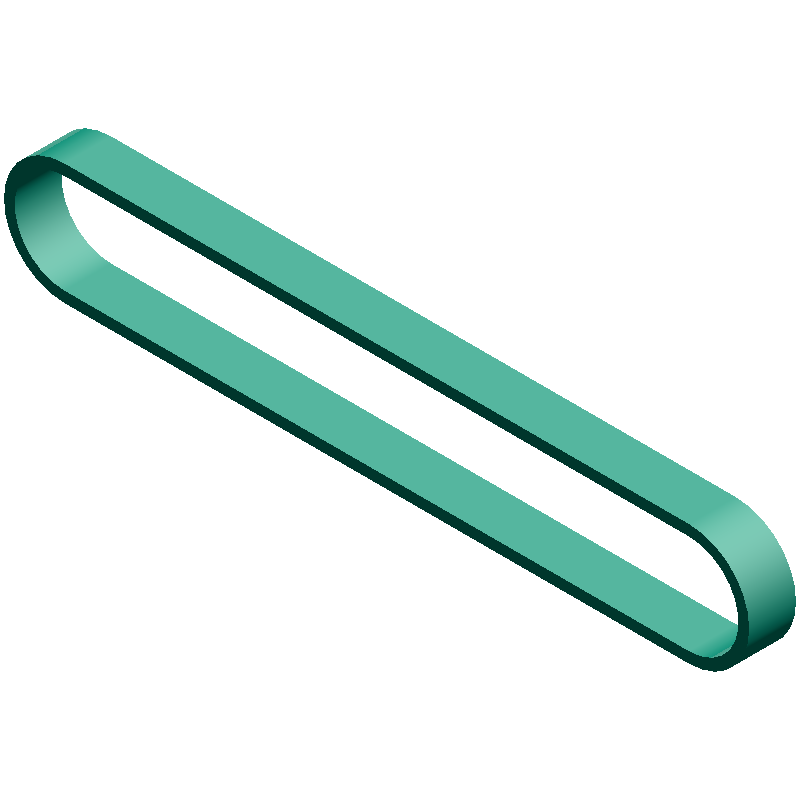

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

z1=z2=20 · C=80 · w=6 mm

GT2 TIMING BELT

DEFAULT PARAMETERS

pd₁

12.73mm

Wälzkreisdurchmesser Riemenscheibe 1

pd₂

12.73mm

Wälzkreisdurchmesser Riemenscheibe 2

200.0mm

Effektive Riemenlänge (Referenz)

HOW-TO So generieren Sie eine GT2-Zahnriemen-STEP-Datei +

Zähnezahl von Riemenscheibe 1 und 2, Achsabstand und Riemenbreite eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

4 REQUIRED

Zähne Riemenscheibe 1(z1) 16–120 Zähne

Zähne

Zähnezahl der Riemenscheibe 1

Zähne Riemenscheibe 2(z2) 16–120 Zähne

Zähne

Zähnezahl der Riemenscheibe 2

Achsabstand(C) 20–500 mm

Abstand zwischen den Wellenmittelpunkten der beiden Riemenscheiben

Riemenbreite(w) 3–20 mm

An Zahnbreite der Riemenscheibe anpassen

CAUTION

Die von diesem Tool generierten GT2-Zahnriemen sind Konturmodelle ohne Zähne. Sie können für Kollisionsprüfungen und Montageüberprüfungen verwendet werden.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
