GT2 同步带生成

输入两个滑轮的齿数、中心距和带宽，生成 GT2 同步带的 STEP 文件。

规格 GT2 节距 2mm 齿 无
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
z1=z2=20 · C=80 · w=6 mm

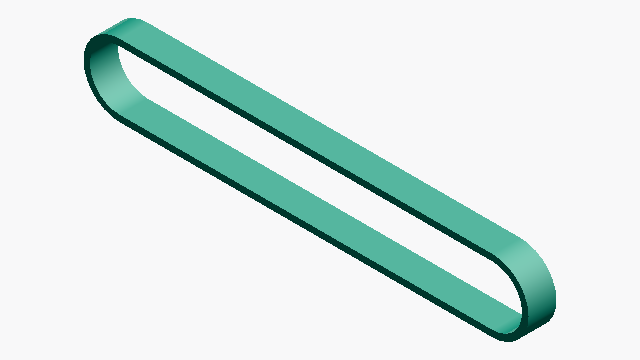

GT2 TIMING BELT
DEFAULT PARAMETERS
GT2 同步带生成 SAMPLE · GT2 · z=20/20 · C=80 mm
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
pd₁
12.73mm
滑轮1 节圆直径
pd₂
12.73mm
滑轮2 节圆直径
L
200.0mm
有效带长（参考）
HOW-TO 如何生成 GT2 同步带 STEP 文件 +
  1. 输入滑轮1和2的齿数、中心距和带宽
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
