PARAMETRIC · 3D · STEP

GT2 타이밍 벨트 생성

두 풀리의 잇수, 축간 거리, 벨트 너비를 입력하여 GT2 타이밍 벨트의 STEP 파일을 생성합니다.

규격 GT2 피치 2mm 이 없음

SAMPLE

STATIC · DEFAULT-VALUE MODEL

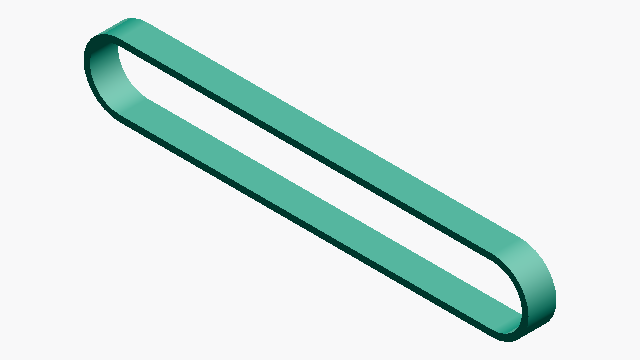

● SAMPLE IMAGE

VIEW · ISO

z1=z2=20 · C=80 · w=6 mm

GT2 TIMING BELT

DEFAULT PARAMETERS

pd₁

12.73mm

풀리 1 피치원 직경

pd₂

12.73mm

풀리 2 피치원 직경

200.0mm

유효 벨트 길이 (참고)

HOW-TO GT2 타이밍 벨트 STEP 파일을 생성하는 방법 +

PARAMETERS

치수 입력

4 REQUIRED

풀리 1 잇수(z1) 16–120 개

개

풀리 1의 이 수

풀리 2 잇수(z2) 16–120 개

개

풀리 2의 이 수

축간 거리(C) 20–500 mm

두 풀리 축 중심 사이의 거리

벨트 너비(w) 3–20 mm

풀리 치폭에 맞춥니다

CAUTION

본 도구로 생성된 GT2 타이밍 벨트는 이가 없는 윤곽 모델입니다. 간섭 확인 및 조립 확인에 사용할 수 있습니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.
