Engrenage intérieur Générateur

Entrez le module, le nombre de dents, le diamètre extérieur et la largeur de face pour générer un fichier STEP pour un engrenage intérieur.

Angle de pression 20° Jeu Aucun Profil de dent Développante
🔍 Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP d'engrenage intérieur +
  1. Entrer le module, le nombre de dents, le diamètre extérieur et la largeur de face
  2. Les valeurs calculées se mettent à jour en temps réel selon les paramètres
  3. Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
  4. Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
  5. Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »

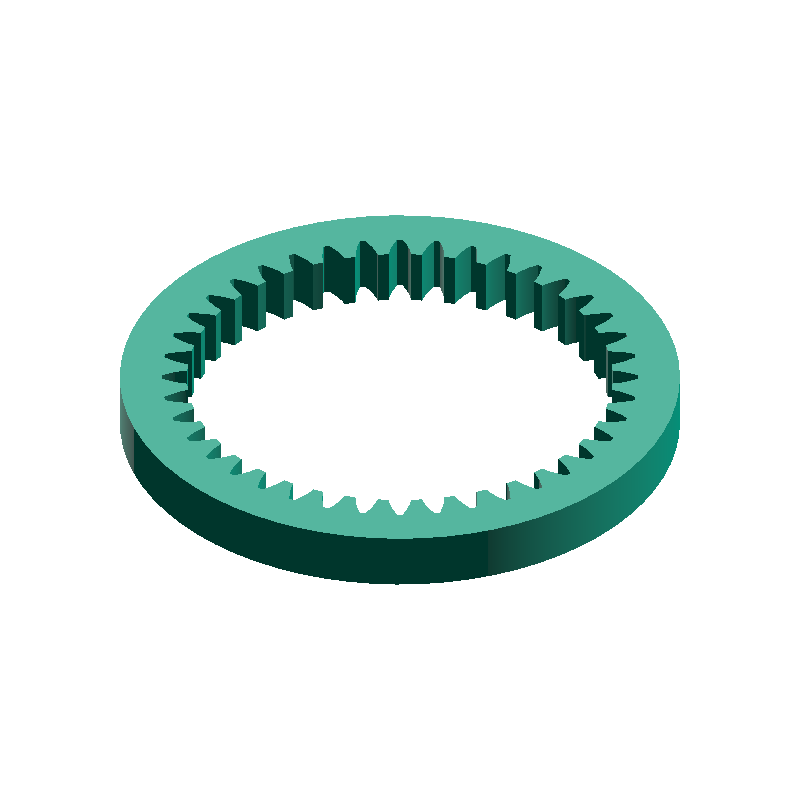

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=40
INTERNAL SPUR GEAR
DEFAULT PARAMETERS
Engrenage intérieur Générateur SAMPLE · ⌀ 100 mm · b 10 mm
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Diamètre primitif
Da
76.00mm
Diamètre de tête
Df
85.00mm
Diamètre de pied
t
7.50mm
Épaisseur de jante
PARAMETERS

Saisir les dimensions

4 REQUIRED
0.1–6 mm
mm

Unité de base déterminant la taille de la dent

34–120 dents
dents

Nombre de dents de l'engrenage

5–800 mm
mm

Diamètre extérieur de la couronne. Doit être supérieur au diamètre de pied

1–50 mm
mm

Épaisseur axiale de l'engrenage (largeur de face)

Roue à vis sans fin
Engrenage droit
Vis sans fin
Sai no Kawara
ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
