Zahnstange-Generator

Zahnstange als STEP-Datei generieren: Modul, Zähnezahl, Zahnstangenhöhe und Zahnbreite eingeben und das CAD-fertige Modell sofort herunterladen.

Druckwinkel 20° Spiel Keine Zahnform Linear
🔍 3D-Vorschau zuerst ansehen
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · h=10 mm
RACK GEAR
DEFAULT PARAMETERS

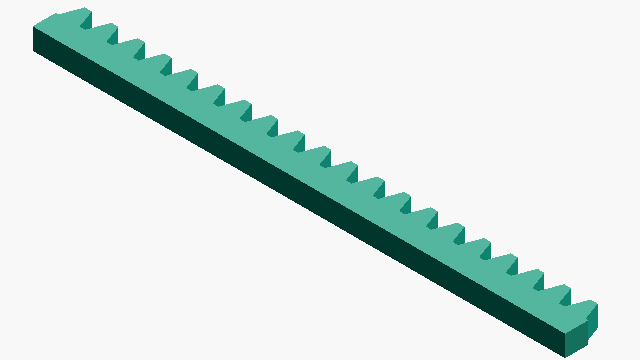

Zahnstange-Generator SAMPLE · m=2 · z=20 · 125.60 mm
Dies ist ein Beispielbild. Nach der Generierung können Sie das Modell in der 3D-Vorschau ansehen. 3D-Vorschau →
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
Teilung (p)
L
125.60mm
Zahnstangenlänge (L)
ha
2.00mm
Kopfhöhe
HOW-TO So generieren Sie eine Zahnstangen-STEP-Datei +
  1. Modul, Zähnezahl, Zahnstangenhöhe und Zahnbreite eingeben
  2. Schaltfläche „STEP-Datei erstellen" drücken
  3. Der Download der STEP-Datei beginnt automatisch
  4. Die 3D-Vorschau auf der Download-Seite überprüfen
Tags
Zahnrad Kraftübertragung Für 3D-Druck
Verwandte Artikel
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Zahnradmodul erklärt — Das richtige Modul für 3D-Druck und DIY wählen
2026-05-27
Verwandte 3D-Generatoren
Zur Startseite →
Kegelrad
Kegelrad
Pfeilverzahnung
Pfeilverzahnung
Schrägzahnrad
Schrägzahnrad
Schneckenrad
Schneckenrad
Schneckengetriebe
Schneckengetriebe
Stirnzahnrad
Stirnzahnrad
Rad
Rad
GT2-Zahnriemen
GT2-Zahnriemen
Verwandte Rechner
PARAMETERS
Abmessungen eingeben
4 REQUIRED
0.1–6 mm
mm

Grundeinheit zur Bestimmung der Zahngrößse

3–120 Zähne
Zähne

Anzahl der Zahnstangen-Zähne (Minimum 3)

2.5–40 mm
mm

Gesamthöhe der Zahnstange

1–50 mm
mm

Axiale Dicke der Zahnstange (Zahnbreite)

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

  • Maßstabsgetreues Solid (mm)
  • Maße und Nachbearbeitung im CAD bearbeitbar
  • Konvertierbar mit einem Slicer für den 3D-Druck
