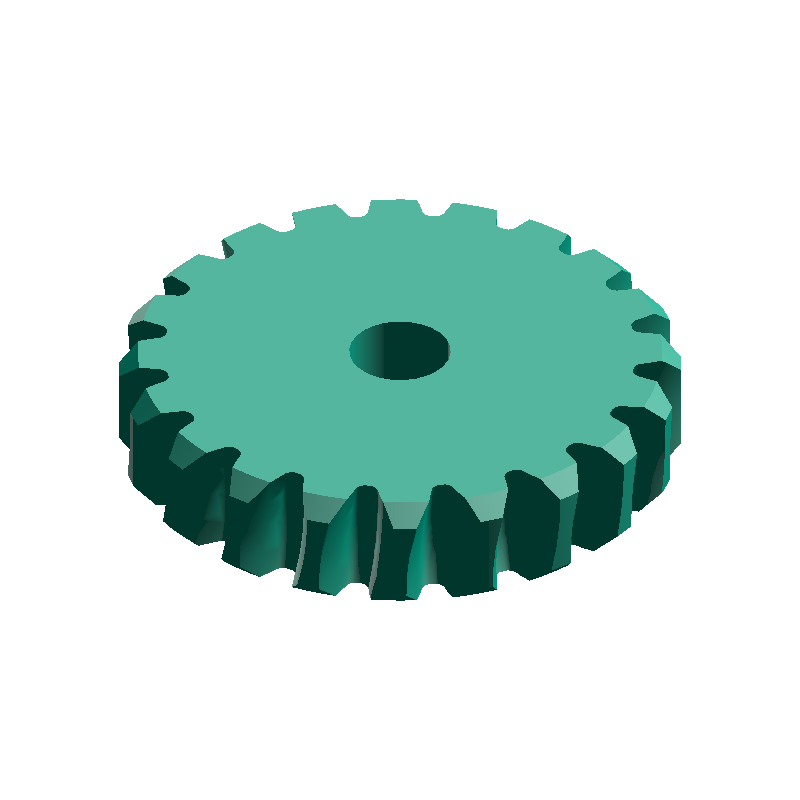

Schneckenrad-Generator
Schneckenrad (Scheibenseite) als STEP-Datei generieren: Modul, Zähnezahl, Schneckendurchmesser, Schneckengangzahl, Steigungsrichtung und Bohrungsdurchmesser eingeben und das CAD-Modell direkt exportieren.
Eingriffswinkel
20°
Zahnform
Schnecken-Hüllkurvenschnitt
Anwendung
Schneckengetriebe-Antrieb
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Schneckenrad-STEP-Datei +
- Modul, Zähnezahl, Schneckendurchmesser, Schneckengangzahl, Steigungsrichtung und Bohrungsdurchmesser eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Steigungswinkel
mt
2.01mm
Stirnmodul
dp
40.20mm
Teilkreisdurchmesser
da
44.20mm
Scheibendurchmesser
df
35.18mm
Fußkreisdurchmesser (Näherung)
PARAMETERS
Abmessungen eingeben
