Häufchen-Generator

Häufchen als STEP-Datei generieren: Durchmesser, Steigungsverhältnis und Windungszahl eingeben und das CAD-Modell exportieren.

🔍 3D-Vorschau zuerst ansehen

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

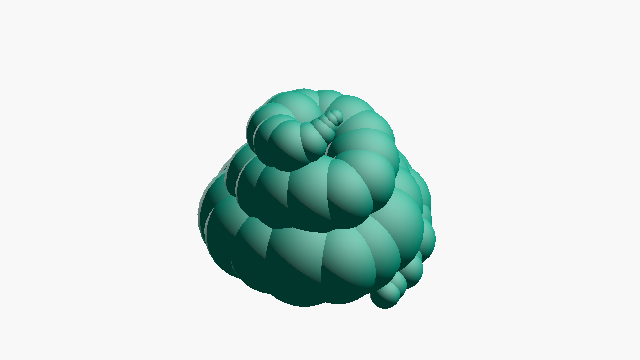

⌀20 · r=1.25 · t=3 turns

POOP

DEFAULT PARAMETERS

25.0mm

Steigung (mm/Windung)

⌀o

50.0mm

Häufchen-Außendurchmesser

HOW-TO So generieren Sie eine Häufchen-STEP-Datei +

Durchmesser, Steigungsverhältnis und Anzahl der Windungen eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

3 REQUIRED

Durchmesser(d) 2–40 mm

Häufchen-Röhrendurchmesser

Steigungsverhältnis 0.45–2 ×

Multiplikator für den Anstieg pro Windung relativ zum Röhrendurchmesser

Windungen 2–8 Windungen

Windungen

Anzahl der Windungen

CAUTION

Die von diesem Tool generierte Häufchen-Form ist eine Referenzimplementierung mit geschätzten Werten aus mehreren Quellen.

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck

FEEDBACK

BUG · REQUEST

Fehler melden Funktionswunsch

0 / 500
