Hohlrad-Generator

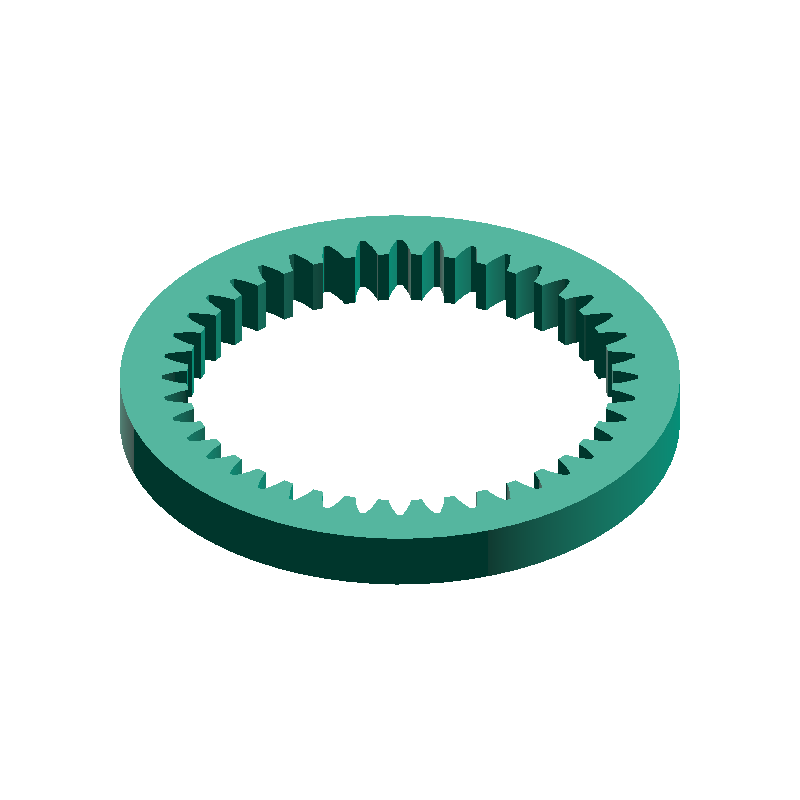

Hohlrad als STEP-Datei generieren: Modul, Zähnezahl, Außendurchmesser und Zahnbreite eingeben und das fertige CAD-Modell sofort exportieren.
Eingriffswinkel
20°
Spiel
Ohne
Zahnform
Evolvente
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Hohlrad-STEP-Datei +
- Modul, Zähnezahl, Außendurchmesser und Zahnbreite eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Teilkreisdurchmesser
Da
76.00mm
Kopfkreisdurchmesser
Df
85.00mm
Fußkreisdurchmesser
t
7.50mm
Kranzdicke
PARAMETERS
Abmessungen eingeben
ABOUT · STEP
Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.
- Maßstabsgetreues Solid (mm)
- Maße und Nachbearbeitung im CAD bearbeitbar
- Konvertierbar mit einem Slicer für den 3D-Druck
