Rad-Generator

Generieren Sie eine STEP-Datei für ein 5-Speichen-Vollgummirad durch Angabe von Außendurchmesser, Reifendicke, Breite, Bohrungsdurchmesser und Kantenradius.

Speichen 5 Reifen Vollgummi Verwendung Roboter / AGV

🔍 3D-Vorschau zuerst ansehen

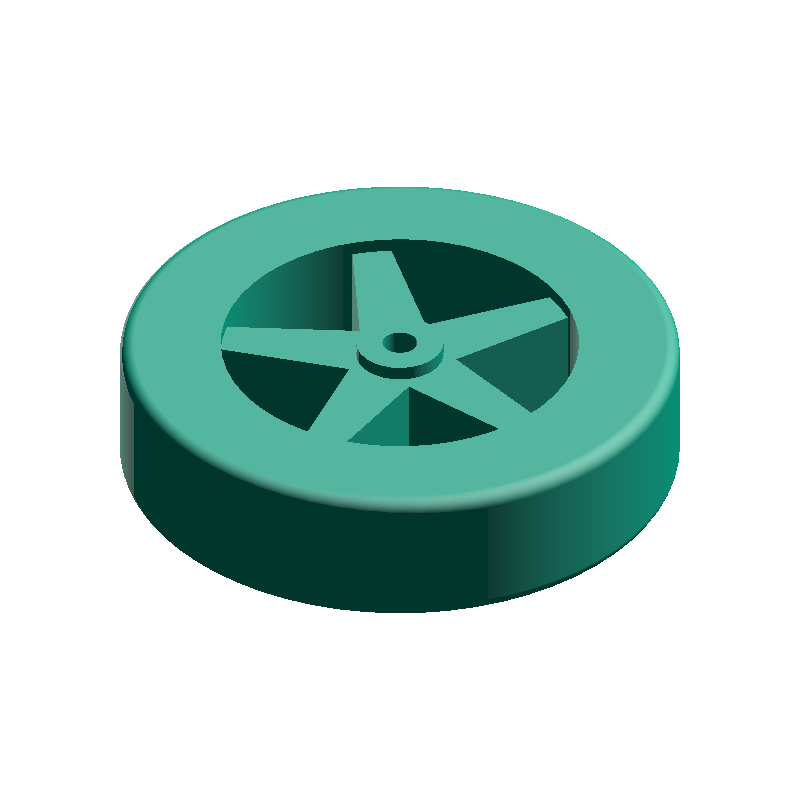

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

⌀80 · w 20 mm

WHEEL

DEFAULT PARAMETERS

D_r

64.00mm

Felgenaußendurchmesser (D_r)

D_h

12.50mm

Nabendurchmesser (D_h)

t_s

18.00mm

Speichendicke (t_s)

HOW-TO So generieren Sie eine Rad-STEP-Datei +

Außendurchmesser, Reifendicke, Breite, Bohrungsdurchmesser und Kantenradius eingeben
Schaltfläche „STEP-Datei erstellen" drücken
Der Download der STEP-Datei beginnt automatisch
Die 3D-Vorschau auf der Download-Seite überprüfen

PARAMETERS

Abmessungen eingeben

6 REQUIRED

Außendurchmesser(D) 30–500 mm

Gesamtdurchmesser des Rades einschließlich Reifen

Reifendicke(t) 2–50 mm

Dicke der Reifenschicht (einseitig)

Breite(w) 5–400 mm

Gesamtbreite des Rades (Reifen, Felge und Nabe)

Bohrungsdurchmesser(d) 1–100 mm

Durchmesser der Mittelbohrung

Reifenkantenradius(R) 0–20 mm

Eckenradius des äußeren Reifenquerschnitts (0 = scharf)

Reifen separat ausgeben

Reifen und Radkörper als separate Körper ausgeben

Für Mehrkomponentendruck oder Montage. Gibt Tire und WheelBody als zwei Körper in einer Datei aus

ABOUT · STEP

Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.

Maßstabsgetreues Solid (mm)
Maße und Nachbearbeitung im CAD bearbeitbar
Konvertierbar mit einem Slicer für den 3D-Druck
