車輪（ホイール）生成

外径・タイヤ厚・全幅・軸穴径・エッジRを指定して、5本スポーク・ソリッドタイヤの車輪STEPファイルを生成します。

スポーク数 5本 タイヤ形状 ソリッド 用途 ロボット・搬送
🔍 3Dプレビューで先に確認
HOW-TO 車輪のSTEPファイルを生成する方法 +
  1. 外径・タイヤ厚・全幅・軸穴径・タイヤエッジRを入力する
  2. 入力に応じて計算結果がリアルタイム表示される
  3. 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
  4. 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
  5. 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀80 · w 20 mm
WHEEL
DEFAULT PARAMETERS

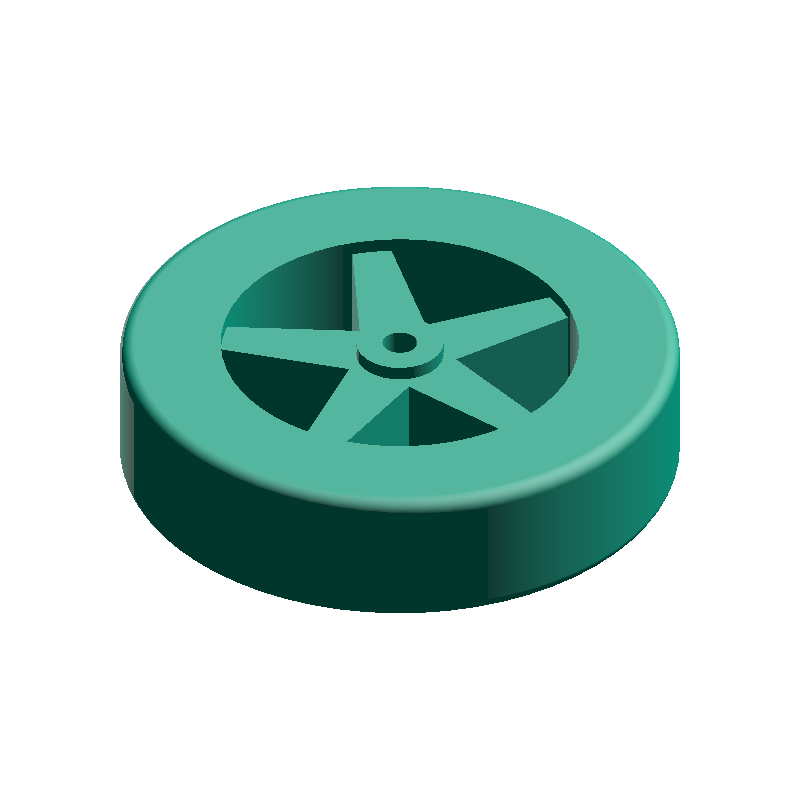

車輪（ホイール）生成 SAMPLE · ⌀ 80 mm · w 20 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
D_r
64.00mm
リム外径
D_h
12.50mm
ハブ外径
t_s
18.00mm
スポーク厚
タグ
ユーティリティ 動力伝達 3Dプリント向け
関連3D生成機能
ホームに戻る →
ベアリング（深溝玉軸受）
ベアリング（深溝玉軸受）
箱
箱
ハニカムボード
ハニカムボード
サイコロ
サイコロ
アルミフレーム
アルミフレーム
コイルばね
コイルばね
パーツトレイ
パーツトレイ
石
石
関連計算ツール
PARAMETERS
寸法を入力
6 REQUIRED
30–500 mm
mm

タイヤを含む車輪全体の外径

2–50 mm
mm

タイヤ層の厚み（片側）

5–400 mm
mm

車輪の全幅（タイヤ・リム・ハブ共通）

1–100 mm
mm

中央軸穴の直径

0–20 mm
mm

タイヤ断面外周2隅の丸み半径（0=角張り）

タイヤ分離出力

異素材プリント・アセンブリ設計向け。Tire / WheelBody の2ボディを1ファイルに収録

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
