내접 기어 생성

모듈, 잇수, 바깥지름, 치폭을 입력하여 내접 기어의 STEP 파일을 생성합니다.

압력각 20° 백래시 없음 치형 인볼류트
🔍 3D 미리보기로 먼저 확인
HOW-TO 내접 기어 STEP 파일을 생성하는 방법 +
  1. 모듈·잇수·바깥지름·치폭을 입력하세요
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
  4. ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=40
INTERNAL SPUR GEAR
DEFAULT PARAMETERS

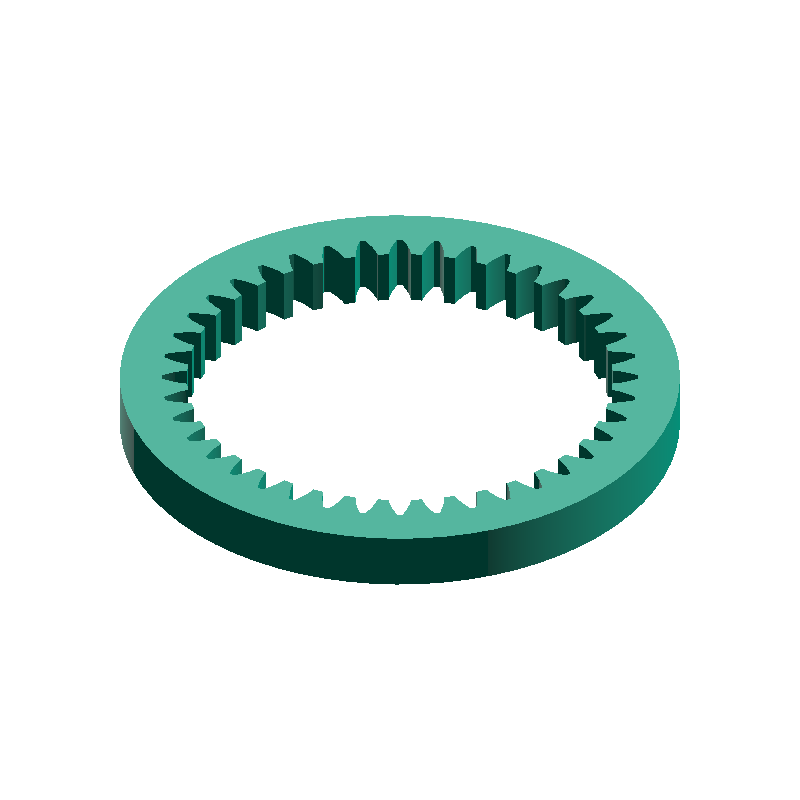

내접 기어 생성 SAMPLE · ⌀ 100 mm · b 10 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
피치원 지름
Da
76.00mm
이끝원 지름
Df
85.00mm
이뿌리원 지름
t
7.50mm
림 두께
PARAMETERS

치수 입력

4 REQUIRED
0.1–6 mm
mm

이의 크기를 결정하는 기본 단위

34–120 개
개

기어의 잇수

5–800 mm
mm

링의 바깥쪽 지름. 이뿌리원 지름보다 커야 합니다

1–50 mm
mm

기어의 두께

헬리컬 랙 기어
베벨 기어
랙 기어
응가
ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
태그
기어 동력 전달 3D 프린팅용
