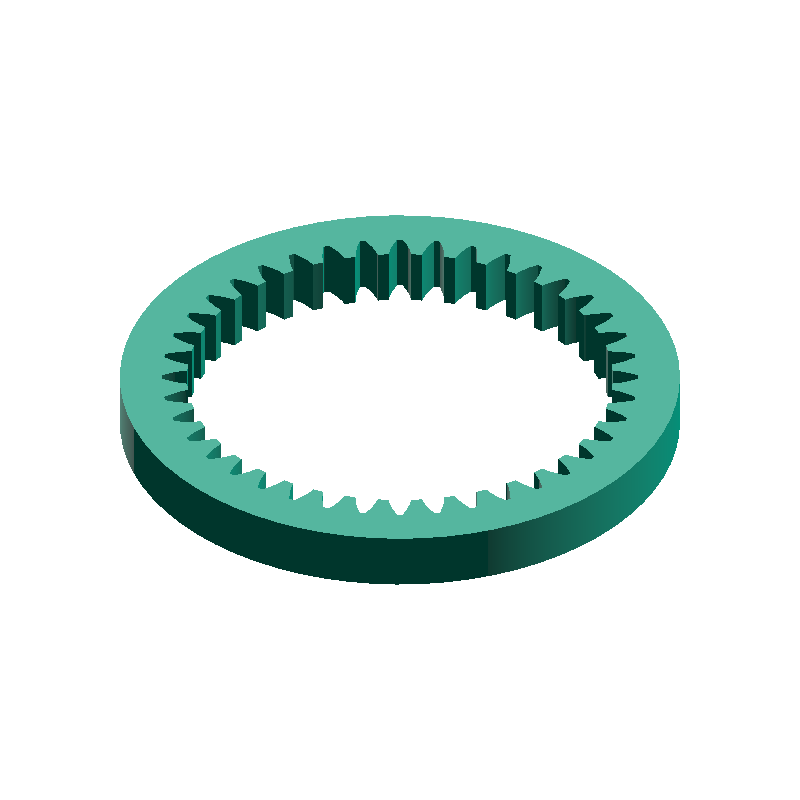

Binnentandwiel STEP-bestandsgenerator
Voer module, tandenaantal, buitendiameter en tandbreedte in om een STEP-bestand voor een binnentandwiel te genereren.
Drukhoek
20°
Flankspeling
Geen
Tandvorm
Evolvent
🔍
Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een binnentandwiel STEP-bestand te genereren +
- Voer de module, het tandenaantal, de buitendiameter en de tandbreedte in
- Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
- Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
- Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
- Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Steekcirkeldiameter
Da
76.00mm
Kopcirkeldiameter
Df
85.00mm
Voetcirkeldiameter
t
7.50mm
Kransdikte
PARAMETERS
Afmetingen invoeren
ABOUT · STEP
Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.
- Op ware grootte als solid (mm-eenheden)
- Bewerkbare afmetingen en nabewerking in CAD
- Converteerbaar via een slicer voor 3D-printen
