Ingranaggio interno - Generatore di file STEP
Inserisci modulo, numero di denti, diametro esterno e larghezza di faccia per generare un file STEP di un ingranaggio interno.
Angolo di pressione
20°
Gioco
Nessuno
Profilo del dente
Ad evolvente
🔍
Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di ingranaggio interno +
- Inserisci modulo, numero di denti, diametro esterno e larghezza di faccia
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»

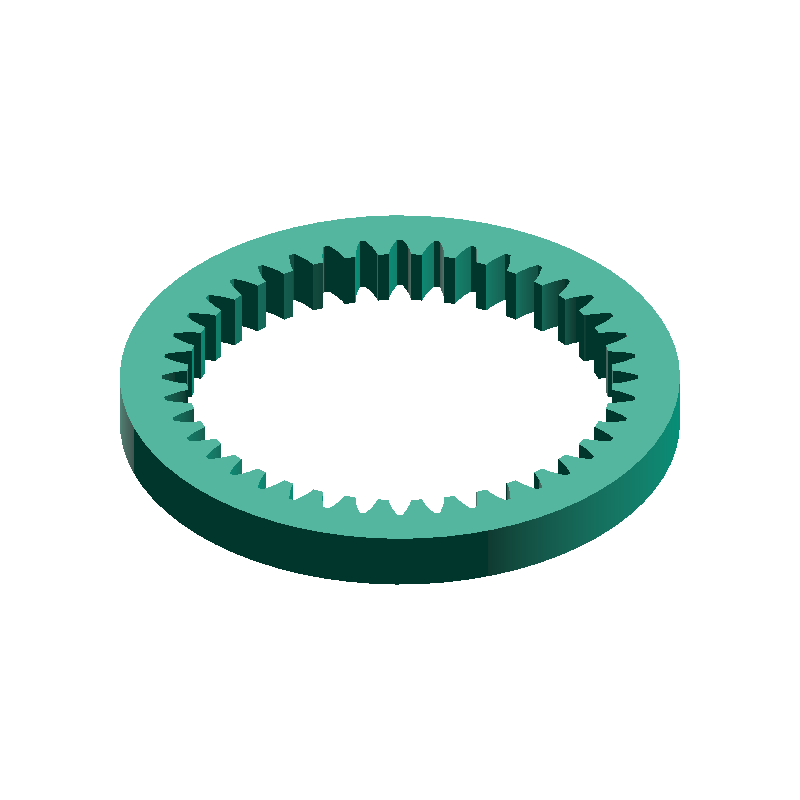

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
D
80.00mm
Diametro primitivo
Da
76.00mm
Diametro di testa
Df
85.00mm
Diametro di fondo
t
7.50mm
Spessore della corona
PARAMETERS
Inserisci dimensioni
ABOUT · STEP
Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.
- Solido in scala reale (unità mm)
- Dimensioni modificabili e post-elaborazione in CAD
- Convertibile con uno slicer per la stampa 3D
