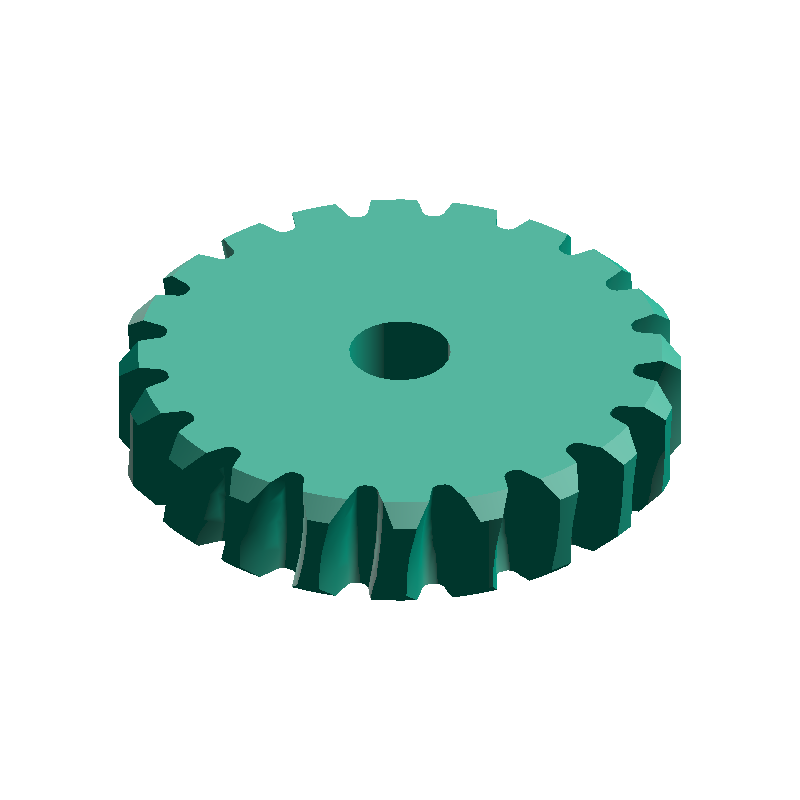

Ruota a vite senza fine - Generatore di file STEP
Inserisci modulo, numero di denti, diametro della vite, numero di principi, senso dell'elica e diametro del foro per generare un file STEP di ruota a vite senza fine (lato disco).
Angolo di pressione
20°
Profilo del dente
Sezione inviluppo della vite
Applicazione
Trasmissione a vite senza fine
🔍
Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di ruota a vite senza fine +
- Inserisci modulo, numero di denti, diametro della vite, numero di principi, senso dell'elica e diametro del foro
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Angolo dell'elica
mt
2.01mm
Modulo apparente
dp
40.20mm
Diametro primitivo
da
44.20mm
Diametro del disco
df
35.18mm
Diametro di fondo approssimato
