Wormwiel STEP-bestandsgenerator

Voer module, aantal tanden, wormasdiameter, aantal gangen, helixrichting en boordiameter in om een STEP-bestand van een wormwiel (schijfzijde) te genereren.

Drukhoek 20° Tandvorm Worm-envelopsectie Toepassing Worm-aandrijving
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een wormwiel STEP-bestand te genereren +
  1. Voer de module, aantal tanden, wormasdiameter, aantal gangen, helixrichting en boordiameter in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · ⌀dw20 · nw=1
WORM WHEEL
DEFAULT PARAMETERS

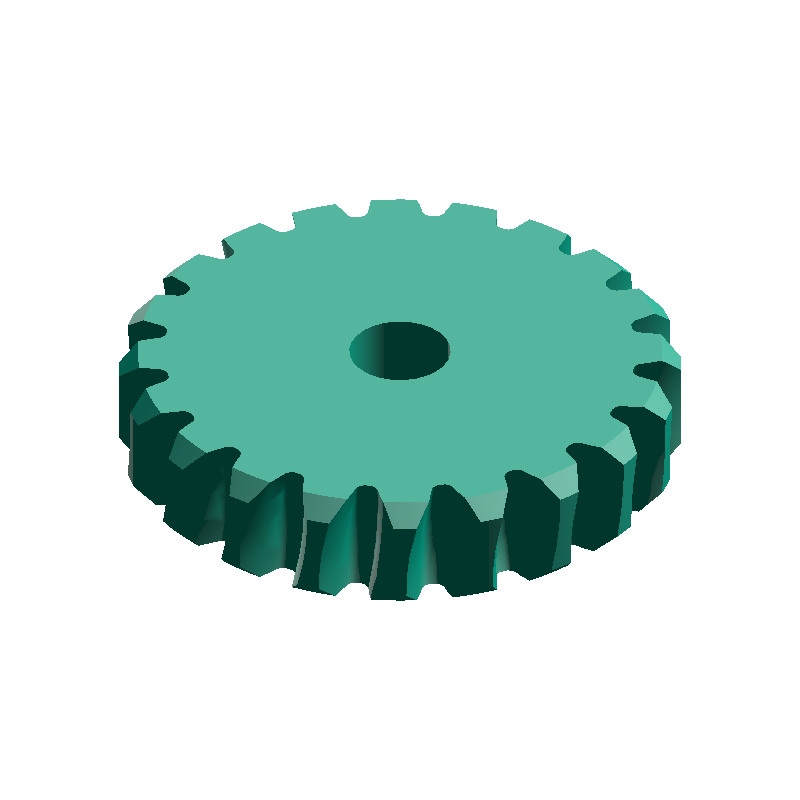

Wormwiel STEP-bestandsgenerator SAMPLE · m=2 · z=20 · dw20
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Helixhoek
mt
2.01mm
Stirnmodule
dp
40.20mm
Steekcirkeldiameter
da
44.20mm
Schijfdiameter
df
35.18mm
Geschatte voetcirkeldiameter
Tags
Tandwiel Vermogensoverdracht Voor 3D-printen
Gerelateerde 3D-generators
Terug naar de startpagina →
Tandheugel
Tandheugel
Worm
Worm
Conisch Tandwiel
Conisch Tandwiel
Schuintandwiel
Schuintandwiel
Rechte Tandwiel
Rechte Tandwiel
Dubbel schuintandwiel
Dubbel schuintandwiel
Wiel
Wiel
GT2 Tandriemschijf
GT2 Tandriemschijf
Gerelateerde rekenmachines
Gerelateerde artikelen
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Tandwielmodule uitgelegd — De juiste module kiezen voor 3D-printen en DIY
2026-05-27
PARAMETERS
Afmetingen invoeren
6 REQUIRED
0.5–4 mm
mm

Dezelfde normale module als de bijbehorende worm

16–40 tanden
tanden

Aantal tanden op het wiel

5–100 mm
mm

Asdiameter (steekcirkeldiameter) van de bijbehorende worm

1–3 gangen
gangen

Aantal helixgangen van de bijbehorende worm

0–100 mm
mm

Diameter van het middelste boorgat (0 = geen boorgat)

Helixrichting

Laten overeenkomen met de wikkelrichting van de bijbehorende worm

CAUTION

De wormwielen die door dit hulpmiddel zijn gegenereerd, zijn referentie-implementaties op basis van geschatte waarden uit meerdere bronnen. Generatie kan tot 60 seconden duren.

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
