深沟球轴承生成

输入型号（轴承代号）或内径、外径、宽度和圆角，生成深沟球轴承的 STEP 文件。

标准 JIS B 1521 / ISO 15（边界尺寸） 类型 单列、开式
🔍 先查看3D预览
HOW-TO 如何生成深沟球轴承 STEP 文件 +
  1. 输入型号，或内径、外径、宽度和圆角
  2. 输入参数变化时，计算结果实时更新
  3. 点击“下载 STEP 文件”或“查看 STEP 模型”
  4. 若选择“下载 STEP 文件”，STEP 文件将自动保存
  5. 若选择“查看 STEP 模型”，请查看显示的 3D 模型后再手动点击“下载 STEP 文件”
SAMPLE
STATIC · DEFAULT-VALUE MODEL

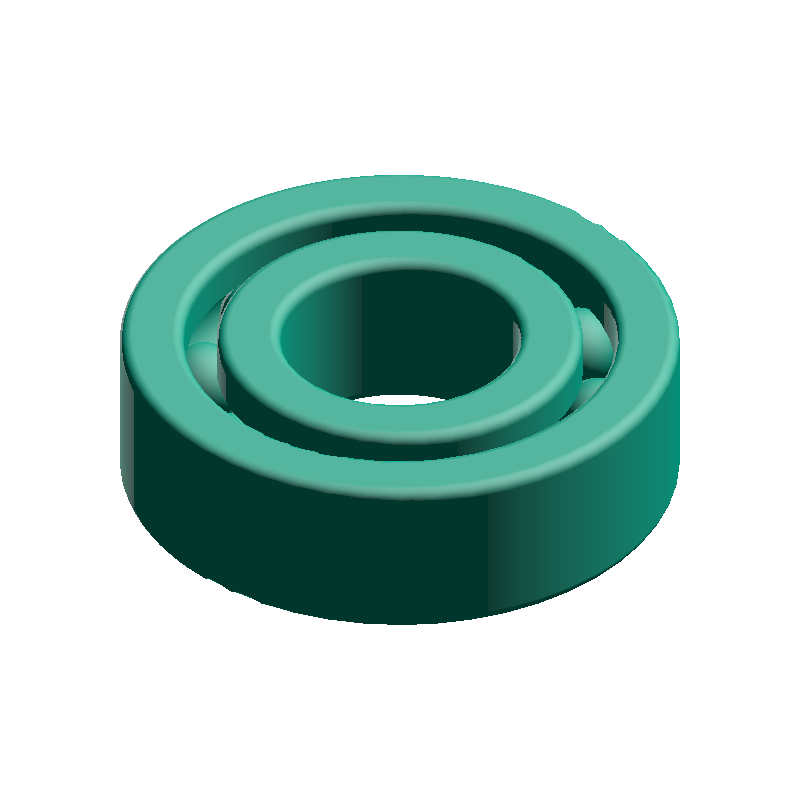

● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS
深沟球轴承生成 SAMPLE · 6204 · ⌀20/47
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
节圆直径
Dw
6.75mm
钢球当量直径
t
3.38mm
套圈壁厚
REF
6204
型号
标签
实用工具 动力传动
相关3D生成器
返回首页 →
车轮
车轮
盒子
盒子
六角头螺栓
六角头螺栓
六角头螺栓（UNC / 美制粗牙）
六角头螺栓（UNC / 美制粗牙）
内六角螺栓
内六角螺栓
石头
石头
六角螺母
六角螺母
平垫圈
平垫圈
相关计算工具
相关文章
深溝玉軸受 6204（内径20mm・外径47mm・幅14mm）の 3D 斜視図
轴承型号与尺寸表 — 6204·608·按系列分类的尺寸目录
2026-06-22
PARAMETERS
输入尺寸
4 REQUIRED
688–6310

输入型号即可自动填入尺寸（例如 608）。直接输入尺寸将显示匹配的型号

8–50 mm
mm

内圈内径（轴穿过的孔）

16–110 mm
mm

轴承外径

4–27 mm
mm

轴承宽度

0.2–2 mm
mm

内外圈棱边的圆角

CAUTION

本工具生成的深沟球轴承，其主要尺寸（内径、外径、宽度、圆角）依据 JIS B 1521 / ISO 15 边界尺寸实现。内部形状（滚道沟槽、内外圈壁厚分配、钢球直径、钢球数量）标准未作规定，基于多方资料的推定值实现。模型为不含保持架和密封的开放型，钢球数量和直径为考虑外观的参考实现。

车轮
车轮
盒子
盒子
画布
画布
石头
石头
ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
