Groefkogellager STEP-bestandsgenerator

Voer een aanduiding (typenummer) of de boring, buitendiameter, breedte en hoekafronding in om een STEP-bestand van een groefkogellager te genereren.

Norm JIS B 1521 / ISO 15 (grensmaten) Type Eenrijig, open
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een groefkogellager STEP-bestand te genereren +
  1. Voer een typenummer in, of de boring, buitendiameter, breedte en hoekafronding
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL

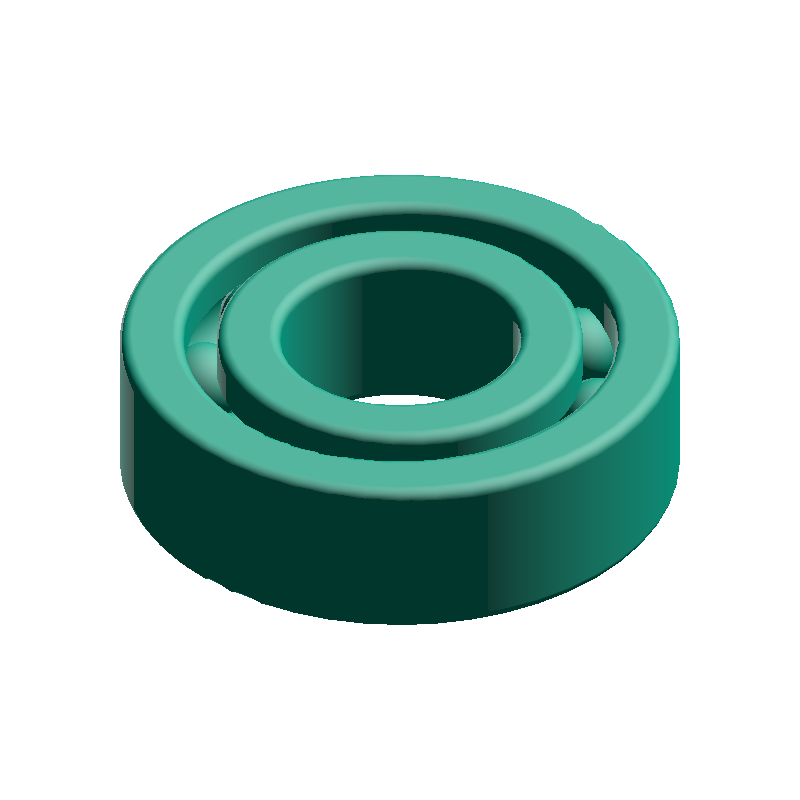

● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS
Groefkogellager STEP-bestandsgenerator SAMPLE · 6204 · ⌀20/47
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Steekcirkeldiameter
Dw
6.75mm
Kogeldiameter-equiv.
t
3.38mm
Ringwanddikte
REF
6204
Aanduiding
Tags
Hulpmiddel Vermogensoverdracht
Gerelateerde 3D-generatoren
Terug naar de startpagina →
Wiel
Wiel
Möbiusband
Möbiusband
Zeskantbout (UNC / inchschroefdraad)
Zeskantbout (UNC / inchschroefdraad)
Cilinderkopschroef met binnenzeskant
Cilinderkopschroef met binnenzeskant
Steen
Steen
Doos
Doos
Schroefveer
Schroefveer
Onderdelenlade
Onderdelenlade
Gerelateerde rekentools
Gerelateerde artikelen
深溝玉軸受 6204（内径20mm・外径47mm・幅14mm）の 3D 斜視図
Lageraanduidingen uitgelegd — 6204, 608 en de catalogus van 65 types
2026-06-22
PARAMETERS
Afmetingen invoeren
4 REQUIRED
688–6310

Voer een typenummer in om de maten automatisch in te vullen (bijv. 608). Voer de maten rechtstreeks in om het bijbehorende typenummer te tonen

8–50 mm
mm

Binnendiameter van de binnenring (asgat)

16–110 mm
mm

Buitendiameter van het lager

4–27 mm
mm

Breedte van het lager

0.2–2 mm
mm

Afronding van de hoeken van de binnen- en buitenring

CAUTION

Het groefkogellager dat door dit hulpmiddel wordt gegenereerd, implementeert de hoofdafmetingen (boring, buitendiameter, breedte en hoekafronding) op basis van de grensmaten JIS B 1521 / ISO 15. De interne geometrie (loopbaangroef, verdeling van de ringwanddikte, kogeldiameter en aantal kogels) is niet vastgelegd in de norm en is gebaseerd op geschatte waarden uit meerdere bronnen. Het model is een open uitvoering zonder kooi of afdichtingen; het aantal kogels en de kogeldiameter zijn een referentie-implementatie voor de uiterlijke weergave.

Wiel
Wiel
Möbiusband
Möbiusband
Sai no Kawara
Sai no Kawara
Drol
Drol
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
