Wiel STEP-bestandsgenerator

Geef de buitendiameter, banddikte, breedte, boring en randradius op om een STEP-bestand te genereren van een wiel met 5 spaken en massieve band.

Spaken 5 Band Massief Gebruik Robot / AGV

🔍 Eerst 3D-voorbeeld bekijken

HOW-TO Hoe een wiel STEP-bestand te genereren +

Voer de buitendiameter, banddikte, breedte, boringdiameter en randradius in
Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"

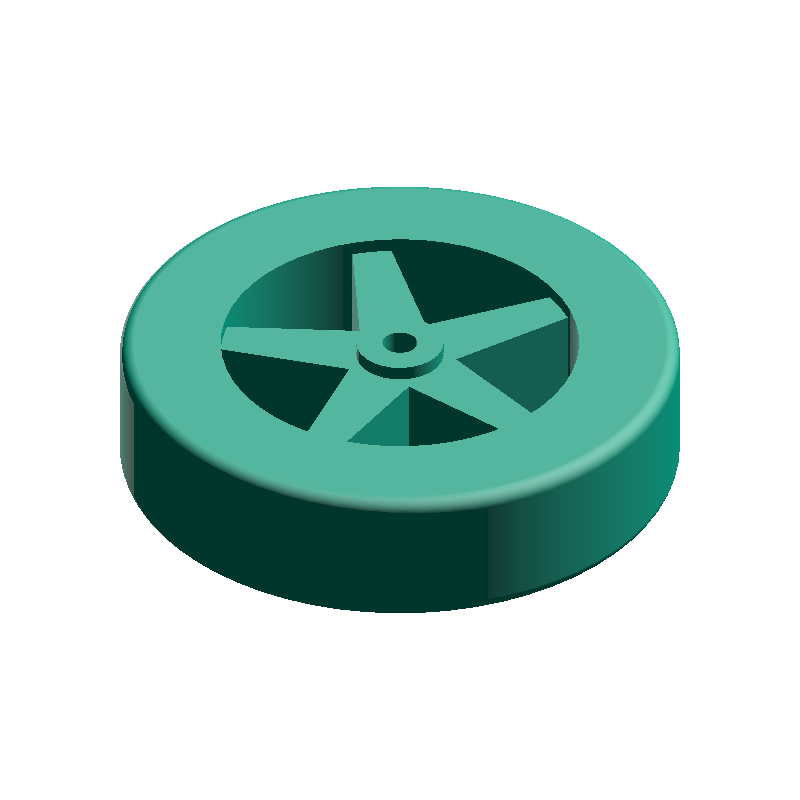

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

⌀80 · w 20 mm

WHEEL

DEFAULT PARAMETERS

D_r

64.00mm

Velg buitendiameter

D_h

12.50mm

Naafdiameter

t_s

18.00mm

Spaakdikte

PARAMETERS

Afmetingen invoeren

6 REQUIRED

Buitendiameter(D) 30–500 mm

Totale buitendiameter van het wiel inclusief band

Banddikte(t) 2–50 mm

Dikte van de bandlaag (per zijde)

Breedte(w) 5–400 mm

Totale breedte van het wiel (band, velg, naaf)

Boringdiameter(d) 1–100 mm

Diameter van het centrale asgat

Bandrand radius(R) 0–20 mm

Afronding van de buitenrand van de bandcoupe (0 = scherpe hoek)

Aparte banduitvoer

Band en wiellichaam apart exporteren

Voor multimateriaal printen / montageontwerp. 2 lichamen Tire / WheelBody in 1 bestand

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

Op ware grootte als solid (mm-eenheden)
Bewerkbare afmetingen en nabewerking in CAD
Converteerbaar via een slicer voor 3D-printen
