Worm STEP-bestandsgenerator

Voer module, aantal gangen, asdiameter, lengte, boring en helixrichting in om een STEP-bestand van een worm (alleen de worm zelf) te genereren.

Drukhoek 20° Tandvorm Tandheugel-sectie loft Toepassing Worm-aandrijving
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een worm STEP-bestand te genereren +
  1. Voer de module, aantal gangen, asdiameter, lengte, boring en helixrichting in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"

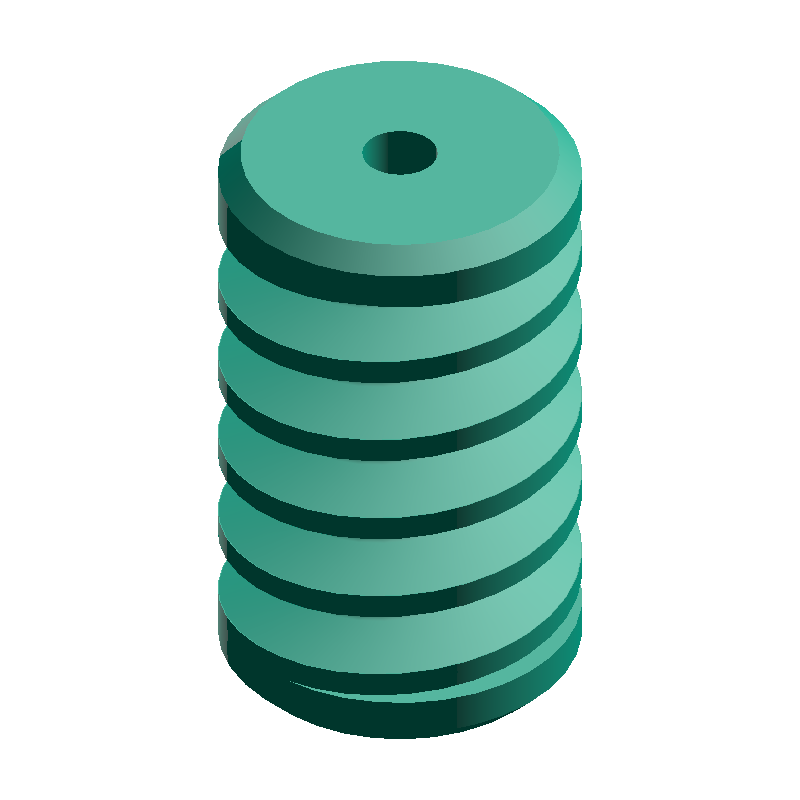

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS
Worm STEP-bestandsgenerator SAMPLE · m=2 · w=1 · L40
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
Helixhoek
L
6.31mm
Spoed
dp
20.00mm
Steekcirkeldiameter
da
24.00mm
Topcirkeldiameter
df
15.00mm
Voetcirkeldiameter
Tags
Tandwiel Vermogensoverdracht Voor 3D-printen
Gerelateerde 3D-generators
Terug naar de startpagina →
Dubbel schuintandwiel
Dubbel schuintandwiel
Rechte Tandwiel
Rechte Tandwiel

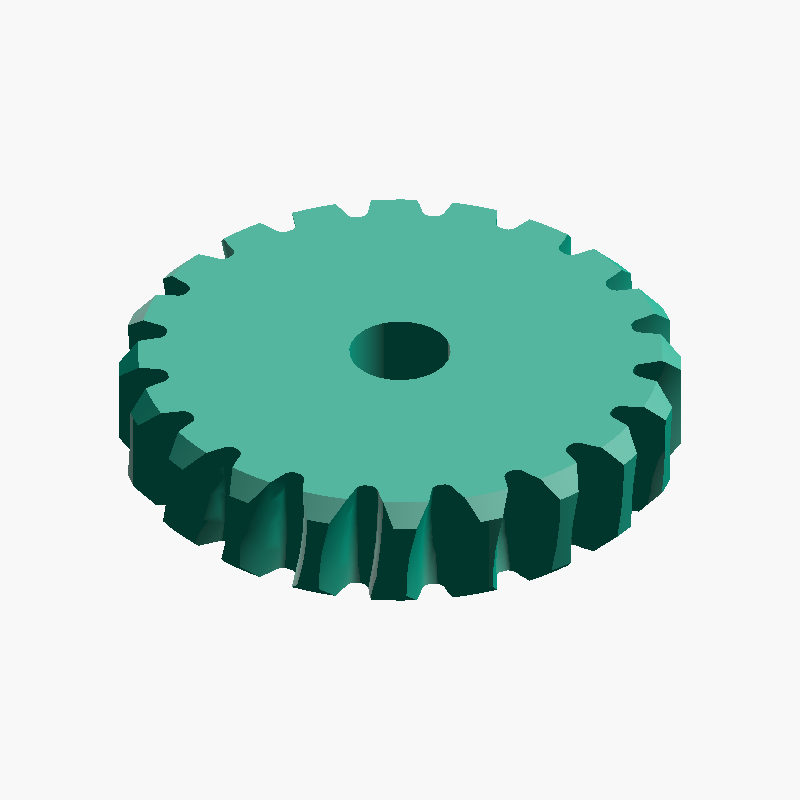

Wormwiel
Wormwiel
Tandheugel
Tandheugel
Schuintandwiel
Schuintandwiel
Conisch Tandwiel
Conisch Tandwiel
Wiel
Wiel
GT2 Tandriem
GT2 Tandriem
Gerelateerde rekenmachines
Gerelateerde artikelen
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
Tandwielmodule uitgelegd — De juiste module kiezen voor 3D-printen en DIY
2026-05-27
PARAMETERS
Afmetingen invoeren
6 REQUIRED
0.5–4 mm
mm

Basiseenheid die de tandgrootte bepaalt

1–3 gangen
gangen

Aantal helixgangen (geheel getal)

5–100 mm
mm

Steekcirkeldiameter van de worm

10–100 mm
mm

Totale lengte van de worm (m×2 mm aan elk uiteinde is een gladde schouder)

0–100 mm
mm

Diameter van het middelste boorgat (0 = geen boorgat)

Helixrichting

Wikkelrichting van de helix (rechtsdraaiend is gebruikelijk)

CAUTION

De wormen die door dit hulpmiddel zijn gegenereerd, zijn referentie-implementaties op basis van geschatte waarden uit meerdere bronnen. Generatie kan tot 60 seconden duren.

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
